Szybkozłącza okrągłe FIPA seria SR
Seria sprzęgów manualnych SR występuje w trzech dostępnych rozmiarach z udźwigiem SR50 -20 kg, SR90- 40 kg oraz SR150 -100 kg.
Szybkozłącze strony robota może zostać doposażone w momencie zamawiania w dwie dodatkowe funkcje.
SL (Safe Lock) - do połączenia i rozłaczenia szybkozłacza używana jest odciągana dźwignia z dwukolorowym wskaźnikiem prawidłowego złaczenia szybkozłącza. Dzięki prostemu wskaznikowi widzimy czy złacze jest poprawnie złożone, a dodatkowa blokada mechaniczna na rączce dodaje dodatkowe zabezpieczenie przed otwarciem szybkozłącza podczas pracy.
MV(Micro valves) - do każdego kanału pneumatycznego szybkozłacza dokładane są zawory zwrotne. Dziękii temu rozwiazaniu po rozłaczeniu szybkozłacza nie ma potrzeby odcinania sprężonego powietrza czy podciśnienia, ponieważ kanały na szybkozłączu strony robota zostaną automatycznie zamknięte.
Każde szybkozłacze moze zostać doposażone w dowolnym momencie uzytkowania w złacze do przenoszenia sygnałów elektrycznych, do 13 sygnałów.
Szybkozłącza okrągłe FIPA, Ø 50 mm, 6 wejść, strona robota
- Manualny interfejs między robotem, a chwytakiem
- Połączenia powietrza zawsze prawidłowo ustawione
- Korpus wykonany z anodowanego stopu aluminium
- Model MV jest wyposażony w mikrozawory do automatycznego odcinania powietrza lub próżni podczas odłączania
- Model SL z bezpieczną blokadą SAFE-LOCK zapewnia maksymalną niezawodność funkcjonalną i optyczne wskazanie stanu blokady (czerwony / zielony)
- Możliwe wykonanie ze stali nierdzewnej na zamówienie
 |
 |
 |
| SR50-A (bez SAFE-LOCK, bez mikrozaworów) | SR50-A-SL ( SAFE-LOCK, bez mikrozaworów) | SR50-A-SL-MV (SAFE-LOCK, mikrozawory) |
|
Oznaczenie
|
Udźwig
[N]
|
Wejścia
pneumatyczne
|
Ciśnienie
robocze
[bar]
|
Maks.
moment
obrotowy
[Nm]
|
Maks.
moment
zginający
[Nm]
|
Powtarzalność
[mm]
|
Mikrozawory
|
Safe-Lock
|
Waga
|
Wtyczka
elektryczna
|
Zestaw
naprawczy
|
| SR50-A | 200 | 6xM5 | 0-6 | 50 | 30 | +/- 0.025 | NIE | NIE | 65 | 20.537 | KIT-SR50 |
| SR50-A-MV | TAK | NIE | |||||||||
| SR50-A-SL | NIE | TAK | |||||||||
| SR50-A-SL-MV | TAK | TAK |
Szybkozłącza okrągłe FIPA, Ø 50 mm, 6 wejść, strona chwytaka/ narzędzia
- Manualny interfejs między robotem a systemem chwytaków
- Połączenia pneumatyczne zawsze prawidłowo ustawione
- Korpus wykonany z anodowanego stopu aluminium
- Wykonanie ze stali nierdzewnej na zamówienie
|
|
|
Oznaczenie
|
Udźwig
[N]
|
Wejścia
pneumatyczne
|
Ciśnienie
robocze
[bar]
|
Maks.
moment
obrotowy
[Nm]
|
Maks.
moment
zginający
[Nm]
|
Powtarzalność
[mm]
|
Waga
|
Wtyczka
elektryczna
|
| SR50-B | 200 | 6xM5 | 0-6 | 50 | 30 | +/- 0.025 | 69 | 20.538 |
Szybkozłącza okrągłe FIPA, Ø 90 mm, 8 wejść, strona robota
- Manualny interfejs między robotem, a chwytakiem
- Połączenia powietrza zawsze prawidłowo ustawione
- Korpus wykonany z anodowanego stopu aluminium
- Model MV jest wyposażony w mikrozawory do automatycznego odcinania powietrza lub próżni podczas odłączania
- Model SL z bezpieczną blokadą SAFE-LOCK zapewnia maksymalną niezawodność funkcjonalną i optyczne wskazanie stanu blokady (czerwony / zielony)
- Możliwe wykonanie ze stali nierdzewnej na zamówienie
 |
 |
.png) |
| SR90-A (bez SAFE-LOCK, bez mikrozaworów) | SR90-A-SL ( SAFE-LOCK, bez mikrozaworów) | SR90-A-SL-MV (SAFE-LOCK, mikrozawory) |
|
Oznaczenie
|
Udźwig
[N]
|
Wejścia
pneumatyczne
|
Ciśnienie
robocze
[bar]
|
Maks.
moment
obrotowy
[Nm]
|
Maks.
moment
zginający
[Nm]
|
Powtarzalność
[mm]
|
Mikrozawory
|
Safe-Lock
|
Waga
|
Wtyczka
elektryczna
|
Zestaw
naprawczy
|
| SR90-A | 400 | 8xG1/8 | 0-6 | 100 | 60 | +/- 0.025 | NIE | NIE | 320 | 20.535 | KIT-SR90 |
| SR90-A-MV | TAK | NIE | |||||||||
| SR90-A-SL | NIE | TAK | |||||||||
| SR90-A-SL-MV | TAK | TAK |
Szybkozłącza okrągłe FIPA, Ø 90 mm, 8 wejść, strona chwytaka/ narzędzia
- Manualny interfejs między robotem a systemem chwytaków
- Połączenia pneumatyczne zawsze prawidłowo ustawione
- Korpus wykonany z anodowanego stopu aluminium
- Wykonanie ze stali nierdzewnej na zamówienie
|
|
|
Oznaczenie
|
Udźwig
[N]
|
Wejścia
pneumatyczne
|
Ciśnienie
robocze
[bar]
|
Maks.
moment
obrotowy
[Nm]
|
Maks.
moment
zginający
[Nm]
|
Powtarzalność
[mm]
|
Waga
|
Wtyczka
elektryczna
|
| SR90-B-2 | 400 | 8xG1/8 | 0-6 | 100 | 60 | +/- 0.025 | 220 | 20.536 |
Szybkozłącza okrągłe FIPA, Ø 150 mm, 10 wejść, strona robota
- Manualny interfejs między robotem, a chwytakiem
- Połączenia powietrza zawsze prawidłowo ustawione
- Korpus wykonany z anodowanego stopu aluminium
- Model SL z bezpieczną blokadą SAFE-LOCK zapewnia maksymalną niezawodność funkcjonalną i optyczne wskazanie stanu blokady (czerwony / zielony)
- Możliwe wykonanie ze stali nierdzewnej na zamówienie
|
|
|
| SR150-A (bez SAFE-LOCK) | SR150-A-SL (SAFE-LOCK) |
|
Oznaczenie
|
Udźwig
[N]
|
Wejścia
pneumatyczne
|
Ciśnienie
robocze
[bar]
|
Maks.
moment
obrotowy
[Nm]
|
Maks.
moment
zginający
[Nm]
|
Powtarzalność
[mm]
|
Mikrozawory
|
Safe-Lock
|
Waga
|
Wtyczka
elektryczna
|
Zestaw
naprawczy
|
| SR150-A | 1000 | 10xG1/4 | 0-6 | 250 | 100 | +/- 0.025 | NIE | NIE | 1190 | 20.535 | KIT-SR150 |
| SR150-A-SL | NIE | TAK |
Szybkozłącza okrągłe FIPA, Ø 150 mm, 10 wejść, strona chwytaka/ narzędzia
- Manualny interfejs między robotem a systemem chwytaków
- Połączenia pneumatyczne zawsze prawidłowo ustawione
- Korpus wykonany z anodowanego stopu aluminium
- Wykonanie ze stali nierdzewnej na zamówienie
|
|
.png)
|
Oznaczenie
|
Udźwig
[N]
|
Wejścia
pneumatyczne
|
Ciśnienie
robocze
[bar]
|
Maks.
moment
obrotowy
[Nm]
|
Maks.
moment
zginający
[Nm]
|
Powtarzalność
[mm]
|
Waga
|
Wtyczka
elektryczna
|
| SR150-B | 1000 | 10xG1/4 | 0-6 | 250 | 100 | +/- 0.025 | 850 | 20.536 |
Adaptery do szybko-złączy okrągłych, strona chwytaka/ narzędzia
- Płyty adaptera do montażu profili SLine lub MLine na okrągłych szybkozłączach serii SR
- GR05.100, GR05.101, GR05.102: do szybkozlączy SEPRO
- Nakrętki rowkowe i śruby montażowe zawarte w zakresie dostawy
- Nadaje się do systemów innych firm
|
Oznaczenie
|
Do
szybkozłącza
|
Waga
[g]
|
Zdjęcie
|
| SR50-C | SR50-A, SR50-B | 107 |  |
| SR90-C | SR90-A, SR90-B-2 | 117 |  |
| SR150-C | SR150-A, SR150-B | 227 |  |
| GR05.100 | SEPRO AM02S0716605 | 236 |  |
| GR05.101 | SEPRO BP 90 | 272 |  |
| GR05.102 | SEPRO BP 120 | 400 |  |

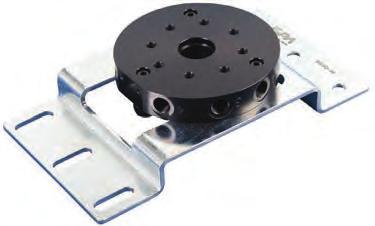

Szybkozłacza okrągłe FIPA serii SR, uchwyt do montażu na ścianie
- Wydajne i bezpieczne przechowywanie EOAT z okrągłymi szybkozłączami serii SR
- Nadaje się do szybkozłączy okrągłych innych firm
|
|
|
 |
| SR90-W | SR150-W | Przykład |
|
Oznaczenie
|
Do
szybkozłącza
|
Waga
[g]
|
| SR90-W | SR90-B-2 | 600 |
| SR150-W | SR150-B | 1200 |
Złącze elektryczne do szybkozłaczy okrągłych FIPA serii SR
- Interfejs elektryczny między robotem a chwytakiem
- 9-pinowa wtyczka SUB-D i 15-pinowa wtyczka SUB-D
- Maks. przekrój kabla 0,14 mm2 dla kabla 16-18-żyłowego
- Złącza zamawiać osobno D-SUB 25 (męskie): 20.505
- Kabel zawarty w dostawie
|
|
 |
UWAGA: zmiany specyfikacji od Września 2021:
 |
wszystkie złącza są dostarczane z przewodem lutowanym do pinów wtyczki w złączu
wolny koniec przewodu jest niezarobiony
|
|
|
złącza strony robota mają przewód długości 3m
20.535 oraz 20.537
|
|
|
złącza od strony chwytaka mają przewód o długości 1m
20.536 oraz 20.538
|
| Oznaczenie |
Do
szybkozłącza
|
Waga
[g]
|
Strona |
Ilośc
pinów
|
Wtyczka | Zdjęcie |
| 20.535 |
SR90-A,
SR150-A,
SR90-A-SL,
SR150-A-SL,
SR90-A-SL-MV
|
42 | Robota | 15 | 20.505 |  |
| 20.536 |
SR90-B-2,
SR150-B
|
41 | Chwytaka |  |
||
| 20.537 |
SR50-A,
SR50-A-SL,
SR50-A-MV,
SR50-A-SL-MV
|
42 | Robota | 9 |  |
|
| 20.538 | SR50-B | 41 | Chwytaka |  |
