Wrzeciona gratujące LH-TC
Wrzeciona gratujące z kontrolą siły to skuteczne i elastyczne narzędzia do automatycznego usuwania zadziorów. Wyposażone w mocny silnik elektryczny, szybko i automatycznie usuwają zadziory, spojenia i krawędzie nadlewów z różnych materiałów, takich jak żeliwo, stal, stopy aluminium czy tworzywa sztuczne. Wrzeciona gratujące sprawdzają się idealne do zastosowania w różnorodnych procesach produkcyjnych.
Specyfikacja:
głowica 360°, kąt nachylenia +/- 5 stopni, maksymalna odległość w kierunku osiowym - 12 mm;
Dokładne niwelowanie nierówności detalu, wysoka precyzja, efektywne gratowanie oraz precyzyjne wykończenie;
Maksymalna prędkość wrzeciona gratującego wynosi 60 000 obr./min, elastyczne dopasowanie do obrabianej powierzchni, regulowana prędkość;
Siła nacisku między narzędziem a przedmiotem obrabianym może być regulowana.
.png)
Regulacja siły docisku za pomocą sprężonego powietrza:
Mechanizm kompensacji jest wyposażony w komorę powietrzną, która w zależności od zadanego ciśnienia zmienia siłę kompensacji
Gdy ciśnienie w komorze jest stałe, siła docisku pozostaje niezmienna
Kontrola siły docisku jest kluczowa dla zapewnienia równomiernego skrawania.
|
Stabilna praca Stabilna prędkość, stabilny moment obrotowy, stabilna siła docisku. |
Łożyska ceramiczne Łożyska ceramiczne są dwukrotnie trwalsze i mają dłuższą żywotność niż łożyska stalowe. |
Sprzężenie zwrotne sygnału Prędkość obrotowa może być odczytywana i kontrolowana w czasie rzeczywistym przez kontroler. |
Wysoka precyzja, wysoki moment obrotowy, niski poziom hałasu Dokładność ruchu wrzeciona wynosi mniej niż 1 μm, co czyni je idealnym wyborem do precyzyjnej obróbki. |
|
Uniwersalny interfejs Uniwersalny interfejs kompatybilny z różnymi systemami, umożliwiający łatwą integrację i wszechstronność zastosowań. |
Wysoka nośność Specjalna konstrukcja znacznie zwiększa nośność wrzeciona. |
Doskonały system chłodzenia System chłodzenia powietrzem, wodą i olejem zapewnia optymalne chłodzenie. |
Dobry efekt uszczelnienia Uszczelka typu V i gumowa osłona ochronna zapewniają podwójną ochronę, skutecznie blokując dostęp zanieczyszczeń do wrzeciona. |
.png)
.png)
.png)
.png)
.png)
.png)
Zakres użytkowania:
Większość odlewów ze stopów magnezu i aluminium, odlewy ciśnieniowe ze stopów cynku;
Części tłoczone ze stali;
Materiały kompozytowe, linie zamknięcia formy po odlewaniu z tworzyw sztucznych, nadlewy;
Zadziory powstałe po obróbce, ostre krawędzie.
Jak wybrać właściwy model wrzeciona:
1. Wybierz typ kompensacji wrzeciona w zależności od procesu gratowania: promieniowy lub osiowy.
2. Wybierz średnicę wrzeciona i zdecyduj, czy proces wymaga wymiany narzędzia.
3. Wybierz prędkość i moc wrzeciona odpowiednią dla rodzaju materiału, który będzie poddawany obróbce.
4. Wybierz konkretny model wrzeciona zgodnie z rozmiarem zadziorów.
5. Wybierz odpowiedni moment obrotowy i odchylenie zgodnie z zaleceniami dotyczącymi obciążenia robota.
6. Wybierz odpowiedni frez w zależności od szlifowanego materiału.
7. W razie potrzeby wybierz inne akcesoria, takie jak: system chłodzenia wodą, uchwyt, adapter.
Pliki do pobrania
LT-FR020A-20-S6000
.png)
Lekka konstrukcja, niski poziom hałasu, precyzyjne szlifowanie
Powtarzalność pozycji, wyeliminowanie błędów kształtu obrabianego przedmiotu
Regulowana siła nacisku między narzędziem a obrabianym przedmiotem
Elastyczny kontakt między narzędziem a obrabianym przedmiotem, zapobiegający nadmiernemu skrawaniu
Wymienne frezy gratujące
Wspiera automatyczną zmianę narzędzi
Konfiguracja:
Przewody długości 6m
Kontroler
Filtr powietrza
Regulator ciśnienia - 2 sztuki
Zacisk: Φ3.0mm (CHA-3.0) / Nakrętka (CHN-A)
Klucz (8×5) 1 sztuka, (9×11) 1 sztuka
Zastosowanie:
Stopy aluminium, żywica itp.
Obróbka kołnierzy i flansz
Linie spawu
Fazowanie poniżej C0,5
Usuwanie zadziorów
| Dane techniczne | |
|---|---|
| Model | LT-FR020A-20-S6000 |
| Prędkość obrotowa | 60000 obr/min |
| Moc | 250 W |
| Kompensacja kątowa (X, Y) | ±5° |
| Kompensacja radialna | 360° |
| Tolerancja współosiowości | 4 mm |
| Moment siły | 3.3N - 13.6N |
| Drgania | 1μm |
| Średnica przewodów pneumatycznych - mechanizm kompensacji | Φ4 mm |
| Średnica przewodów pneumatycznych - wrzeciono | Φ6 mm |
| Zakres regulacji ciśnienia powietrza | 0.1 - 0.4 Mpa |
| Wymiary | Φ68 mm * 195 mm |
| Waga | 1051 g |
LT-FRC030B-3060
Seria LT-FRC - Wrzeciona z automatyczną wymianą frezów
Głowica 360°, adaptacyjne gratowanie we wszystkich kierunkach
Wysoka efektywność w gratowianiu wieloprocesowym
Elastyczny kontakt między narzędziem a obrabianym przedmiotem, zapobiegający nadmiernemu skrawaniu
Regulowana siła nacisku między narzędziem a obrabianym przedmiotem
Wymienne frezy gratujące
Wspiera automatyczną zmianę narzędzi
Konfiguracja:
Przewody długości 8m
Kontroler
Regulator ciśnienia - 1 sztuka
Zawór proporcjonalny
Filtr powietrza
Zaciski: Φ6.0mm (CHK-6.0) / Nakrętka (K-265)
Opcjonalne zaciski Φ3.0mm (CHK-3.0) / Nakrętka (K-265)
Klucze (12x14) 2 sztuki, (22x27) 2 sztuki
Zastosowanie:
Żeliwo, stal, stopy aluminium, żywica itp.
Linie spawu
Łączenia poniżej 2mm
Obróbka kołnierzy i flansz
Fazowanie poniżej C2
Usuwanie zadziorów
| Dane techniczne | |
|---|---|
| Model | LT-FRC030A-3060 |
| Prędkość obrotowa | 60000 obr/min |
| Moc | 350 W |
| Kompensacja kątowa (X, Y) | ±5° |
| Kompensacja radialna | 360° |
| Tolerancja współosiowości | 7 mm |
| Moment siły | 7.2N - 28.8N |
| Drgania | 1μm |
| Średnica przewodów pneumatycznych - mechanizm kompensacji | Φ4 mm |
| Średnica przewodów pneumatycznych - wrzeciono | Φ6 mm |
| Zakres regulacji ciśnienia powietrza | 0.1 - 0.4 Mpa |
| Wymiary | Φ104 mm x 270 mm |
| Waga | 3482.3 g |
| Automatyczna zmiana głowicy o średnicy | 0.5 - 6.35 mm |
LT-FRC030B-3030T
Seria LT-FRC - Wrzeciona z automatyczną wymianą frezów
Zwiększony moment obrotowy
.png)
Głowica 360°, adaptacyjne gratowanie we wszystkich kierunkach
Wysoka efektywność w gratowaniu wieloprocesowym
Elastyczny kontakt między narzędziem a obrabianym przedmiotem, zapobiegający nadmiernemu skrawaniu
Regulowana siła nacisku między narzędziem a obrabianym przedmiotem
Wymienne frezy gratujące
Wspiera automatyczną zmianę narzędzi
Konfiguracja:
Przewody długości 8m
Kontroler
Regulator ciśnienia - 1 sztuka
Zawór proporcjonalny
Filtr powietrza
Zaciski: Φ6.0mm (CHK-6.0) / Nakrętka (K-265)
Opcjonalne zaciski Φ3.0mm (CHK-3.0) / Nakrętka (K-265)
Klucze (12x14) 2 sztuki, (22x27) 2 sztuki
Zastosowanie:
Żeliwo, stal, stopy aluminium, żywica itp.
Linie spawu
Łączenia poniżej 2mm
Obróbka kołnierzy i flansz
Fazowanie poniżej C2
Usuwanie zadziorów
| Dane techniczne | |
|---|---|
| Model | LT-FRC030B-3030T |
| Prędkość obrotowa | 30000 obr/min |
| Moc | 350 W |
| Kompensacja kątowa (X, Y) | ±5° |
| Kompensacja radialna | 360° |
| Tolerancja współosiowości | 7 mm |
| Moment siły | 7.2N - 28.8N |
| Drgania | 1μm |
| Średnica przewodów pneumatycznych - mechanizm kompensacji | Φ4 mm |
| Średnica przewodów pneumatycznych - wrzeciono | Φ6 mm |
| Zakres regulacji ciśnienia powietrza | 0.1 - 0.4 Mpa |
| Wymiary | Φ104 mm x 266 mm |
| Waga | 3497.3 g |
| Automatyczna zmiana głowicy o średnicy | 0.5 - 6.35 mm |
LT-FR030B-3060
Seria LT-FR - Spełnia różnorodne wymagania szlifierskie w wielu procesach
.png)
Głowica 360°, adaptacyjne gratowanie we wszystkich kierunkach
Absorbuje deformacje produktu podczas procesu gratowania, umożliwia obróbkę adaptacyjną, zmniejsza trudności z frezowaniem
Zapewnia powtarzalność pozycjonowania, doskonale eliminując nierówności detalu
Utrzymuje elastyczny kontakt między narzędziem a obrabianym przedmiotem, zapobiegający nadmiernemu skrawaniu
Wymienne frezy gratujące
Konfiguracja:
Przewody długości 8m
Kontroler
Regulator ciśnienia - 2 sztuki
Filtr powietrza
Zaciski: Φ6.0mm (CHK-6.0) / Nakrętka (K-265)
Opcjonalne zaciski Φ3.0mm (CHK-3.0) / Nakrętka (K-265)
Klucze (12x14) 2 sztuki, (22x27) 2 sztuki
Zastosowanie:
Żeliwo, stal, stopy aluminium, żywica itp.
Linie spawu
Łączenia poniżej 2mm
Usuwanie zadziorów
Obróbka kołnierzy i flansz
Fazowanie poniżej C2
| Dane techniczne | |
|---|---|
| Model | LT-FR030B-3060 |
| Prędkość obrotowa | 60000 obr/min |
| Moc | 350 W |
| Kompensacja kątowa (X, Y) | ±5° |
| Kompensacja radialna | 360° |
| Tolerancja współosiowości | 5 mm |
| Moment siły | 7.2N - 28.8N |
| Drgania | 1μm |
| Średnica przewodów pneumatycznych - mechanizm kompensacji | Φ4 mm |
| Średnica przewodów pneumatycznych - wrzeciono | Φ6 mm |
| Zakres regulacji ciśnienia powietrza | 0.1 - 0.4 Mpa |
| Wymiary | Φ82 mm x 212 mm |
| Waga | 1796.6 g |
| Średnica mocowania narzędzia | 6 mm |
LT-FR030B-3030T
Seria LT-FRC - Wrzeciona z automatyczną wymianą frezów
Zwiększony moment obrotowy
Łożyska ceramiczne
Zwiększona efektywność gratowania otworów
.png)
Głowica 360°, adaptacyjne gratowanie we wszystkich kierunkach
Absorbuje deformacje produktu podczas procesu gratowania, umożliwia obróbkę adaptacyjną, zmniejsza trudności z frezowaniem
Zapewnia powtarzalność pozycjonowania, doskonale eliminując nierówności detalu
Utrzymuje elastyczny kontakt między narzędziem a obrabianym przedmiotem, zapobiegający nadmiernemu skrawaniu
Wymienne frezy gratujące
Konfiguracja:
Przewody długości 8m
Kontroler
Regulator ciśnienia - 2 sztuki
Filtr powietrza
Zaciski: Φ6.0mm (CHK-6.0) / Nakrętka (K-265)
Opcjonalne zaciski Φ3.0mm (CHK-3.0) / Nakrętka (K-265)
Klucze (12x14) 2 sztuki, (22x27) 2 sztuki
Zastosowanie:
Żeliwo, stal, stopy aluminium, żywica itp.
Linie spawu
Łączenia poniżej 2mm
Usuwanie zadziorów
Obróbka kołnierzy i flansz
Fazowanie poniżej C2
| Dane techniczne | |
|---|---|
| Model | LT-FR030B-3030T |
| Prędkość obrotowa | 60000 obr/min |
| Moc | 350 W |
| Kompensacja kątowa (X, Y) | ±5° |
| Kompensacja radialna | 360° |
| Tolerancja współosiowości | 5 mm |
| Moment siły | 7.2N - 28.8N |
| Drgania | 1μm |
| Średnica przewodów pneumatycznych - mechanizm kompensacji | Φ4 mm |
| Średnica przewodów pneumatycznych - wrzeciono | Φ6 mm |
| Zakres regulacji ciśnienia powietrza | 0.1 - 0.4 Mpa |
| Wymiary | Φ82 mm x 212 mm |
| Waga | 1815.6 g |
LT-FR040B-S4040
Seria LT-FR - Spełnia różnorodne wymagania szlifierskie w wielu procesach
.png)
Precyzja osiowa wrzeciona <1,5μm
Dostępne średnice uchwytów narzędziowych od 1 mm do 7 mm
System chłodzenia powietrzem i odprowadzania ciepła z zacisków zapewnia utrzymanie odpowiedniej temperatury korpusu urządzenia.
System przeciwpyłowy ze sprężonym powietrzem wydłuża żywotność urządzenia
Wymienne frezy gratujące
Wspiera automatyczną zmianę narzędzi
Konfiguracja:
Przewody długości 8m
Kontroler
Regulator ciśnienia - 2 sztuki
Filtr powietrza
Zaciski: Φ6.0mm (CHK-6.0) / Nakrętka (K-265)
Opcjonalne zaciski Φ3.0mm (CHK-3.0) / Nakrętka (K-265)
Klucze (12x14) 2 sztuki, (22x27) 2 sztuki
Zastosowanie:
Żeliwo, stal, stopy aluminium, żywica itp.
Linie spawu
Łączenia poniżej 2mm
Usuwanie zadziorów
Obróbka kołnierzy i flansz
Fazowanie poniżej C2
| Dane techniczne | |
|---|---|
| Model | LT-FR040B-S4040 |
| Prędkość obrotowa | 3000-20000 rpm |
| Moc | 400 W |
| Kompensacja kątowa (X, Y) | ±5° |
| Kompensacja radialna | 360° |
| Tolerancja współosiowości | 6.5 mm |
| Moment siły | 7.2N - 28.8N |
| Drgania | 1.5μm |
| Średnica przewodów pneumatycznych - mechanizm kompensacji | Φ4 mm |
| Średnica przewodów pneumatycznych - wrzeciono | Φ6 mm |
| Zakres regulacji ciśnienia powietrza | 0.1 - 0.4 Mpa |
| Wymiary | Φ97 mm x 202.7 mm |
| Waga | 3240.4 g |
LT- 6000
.png)
Wysoka prędkość, efektywność, duża intensywność skrawania
Zapobieganie nadmiernemu skrawaniu, niski poziom pozostałości
Automatycznie wymienna głowica, standard interfejsu uchwytu narzędzia: ISO25
Dostępne średnice uchwytu narzędzia 2-16mm
Konfiguracja:
Uchwyt narzędzia
Zacisk 10mm
Standardowy klucz
Zastosowanie:
Żeliwo, stal, stopy aluminium, żywica itp.
Linie spawu
Łączenia poniżej 4mm
Usuwanie zadziorów
Obróbka kołnierzy i flansz
Fazowanie poniżej C4
| Dane techniczne | |
|---|---|
| Model | LT-6000 |
| Maksymalna prędkość | 36000 obr/min |
| Nominalna prędkość | 20000 obr/min |
| Moc znamionowa (S1-100%) | 6 KW |
| Prąd znamionowy (S1-100%) | 13 A |
| Znamionowy moment obrotowy (S1-100%) | 2.8 Nm |
| Napięcie | 380 V |
| Metoda chłodzenia wrzeciona | chłodzenie wodą |
| Średnica przewodów pneumatycznych - wrzeciono | Φ6 mm |
| Kompensacja kątowa (X, Y) | ±4° |
| Kompensacja promieniowa i osiowa | promieniowe 360°, osiowe 10 mm |
| Siła docisku | 96N - 203.8N |
| Wymiary | Φ180 mm x 488 mm |
| Waga | 30.7 kg |
| Możliwość automatycznej zmiany narzędzia | Średnica trzpienia 10 mm |
Wrzeciona szlifujące LH-TC
Seria LT-AF to idealne rozwiązanie dla tych, którzy potrzebują precyzyjnej kontroli siły nacisku i elastycznego podejścia do polerowania
LT-AF100B
LT-AF100B to rozwiązanie stworzone z myślą o precyzyjnym szlifowaniu i polerowaniu wymagających powierzchni. Dzięki zaawansowanej adaptacji do kształtów wklęsłych i wypukłych urządzenie utrzymuje stały kontakt z obrabianym elementem, gwarantując powtarzalny efekt obróbki niezależnie od geometrii. Zintegrowany siłownik stałej siły automatycznie rozpoznaje warunki pracy i dynamicznie dostosowuje siłę nacisku. Kompensacja z dokładnością do ±0,5 N przekłada się na wyjątkową precyzję i pełną kontrolę procesu.
Intuicyjny interfejs z wizualizacją danych w czasie rzeczywistym ułatwia obsługę i przyspiesza uruchomienie systemu. Wrzeciono jest gotowe do pracy w systemie plug & play z większością robotów dostępnych na rynku, eliminując bariery integracyjne i przyspieszając wdrożenie w środowiskach wieloplatformowych.
Standardowa konfiguracja:
1x jednostka sterująca siłą
1x sterownik LT-KZG-A
Kabel M12-12 pin, długość 12 m
Kabel M12-8 pin, długość 5 m
Kabel M12-5 pin, długość 5 m
Obsługiwane materiały:
Żeliwo, stal i inne metale, materiały nowej generacji, włókna, kompozyty itd.
Zastosowanie:
Punkty spawalnicze, linie spoin
Usuwanie zadziorów
Polerowanie, szczotkowanie, wykończenie na wysoki połysk itd.
Cięcie i szlifowanie z kontrolą ubytku materiału
Dane techniczne:
| Zakres siły docisku (N) | 10-100N |
| Precyzja kontroli siły nacisku (N) | ±0.5 |
| Skok (mm) | 35 |
| Udźwig (kg) | 3.5 |
| Klasa szczelności | IP65 |
| Temperatura pracy (°C) | +5 ~ +45 |
| Zasilanie powietrzem (MPa) | 0.4 ~ 0.7 (bez oleju, bez wody, bez pyłu 0.03 mm) |
| Zużycie powietrza (L/min) | 5 ~ 10 |
| Wymiary (wrzeciono w pozycji spoczynkowej) | φ148 × 175 × 200 mm |
| Wymiary (wrzeciono w pozycji roboczej) | φ148 × 175 × 235 mm |
| Waga (kg) | 4.2 |
| Średnica przewodu pneumatycznego (mm) | φ6 |

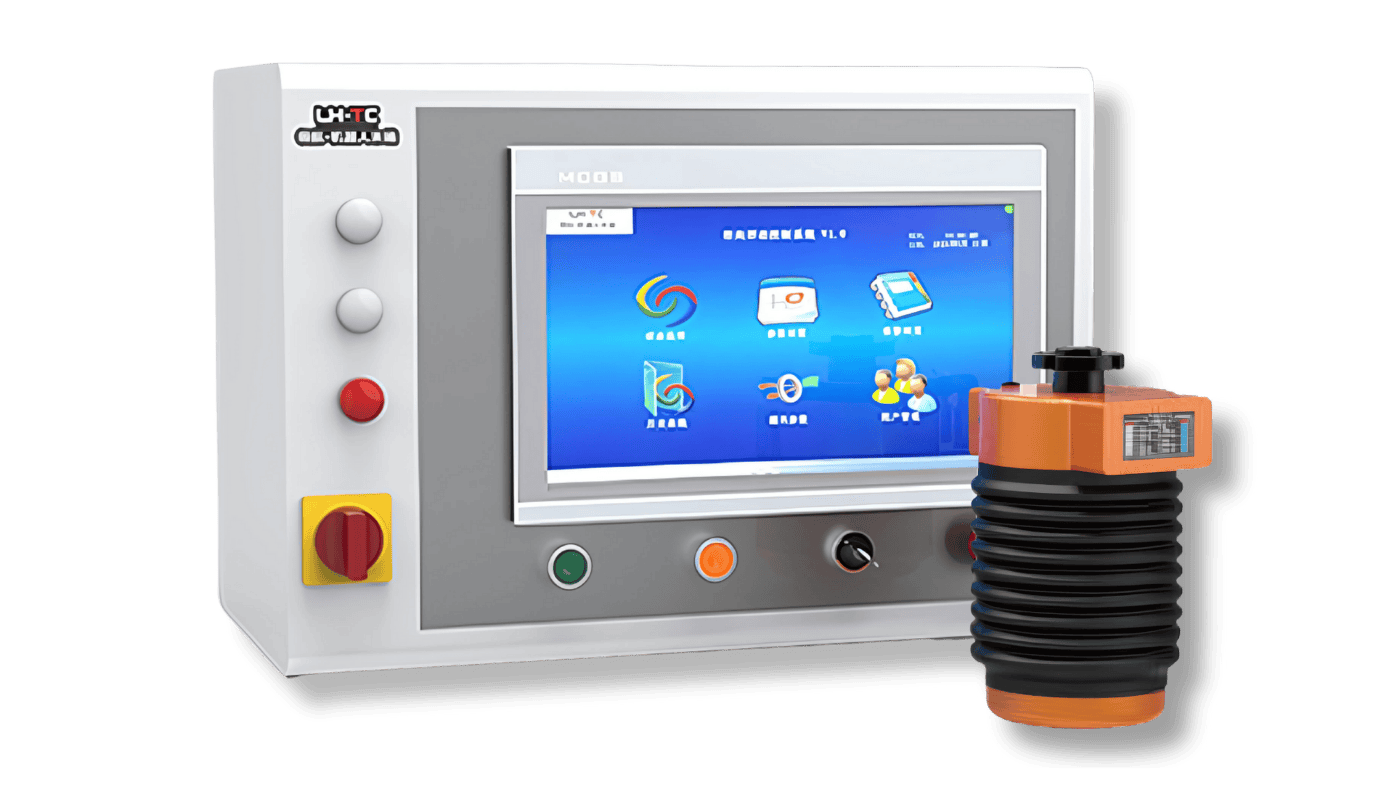

LT-AF100C
Wrzeciono szlifujące LT-AF100C to adaptacyjne, elastyczne rozwiązanie do szlifowania i polerowania skomplikowanych, wielokrzywiznowych powierzchni oraz elementów o różnych kształtach i zróżnicowanych tworzywach. Dzięki siłownikowi o stałej sile, który automatycznie wykrywa pozycję i kompensuje nacisk z precyzją do ±0,5 N, urządzenie utrzymuje stały kontakt z obrabianym elementem, gwarantując powtarzalną, wysoką jakość wykończenia.
Cyfrowy interfejs z wizualizacją i bieżącym odczytem siły kontaktu ułatwia dostrajanie procesu i zwiększa kontrolę nad obróbką. Z kolei kompatybilność typu plug-and-play z najpopularniejszymi robotami eliminuje bariery integracyjne i ułatwia wdrożenie w różnych środowiskach produkcyjnych.
.png)
Specyfikacja:
Osiowy zakres ruchu: 0-30 mm - idealny do dużych, zakrzywionych powierzchni i detali o wielu promieniach zaokrągleń.
Pierścień o niskim współczynniku tarcia z łożyskiem wielowypustowym: Maksymalna siła nacisku - do 100 N.
Elastyczny kontakt roboczy: Regulowana siła styku pozwala na przeprowadzenie całego procesu szlifowania w jednym podejściu.
Aktywna kompensacja siły z pełną kontrolą ustawienia: Precyzja do ±0,5 N gwarantuje jednolitą fakturę powierzchni.
Automatyczne zapisywanie ustawień: Parametry wrzeciona można zapisać, co ułatwia szybką wymianę i zapewnia pełną historię procesu.
Błyskawiczna reakcja w układzie sprzężenia zwrotnego: Czas reakcji 0,04 s zapewnia idealne dopasowanie do powierzchni.
Obsługiwane materiały:
Żeliwo, stal, stopy aluminium, żywica i inne.
Zastosowanie:
Obróbka po spawaniu
Linie łączenia form
Usuwanie zadziorów
Polerowanie, szczotkowanie, wykończenie na wysoki połysk
Szlifowanie z kontrolą ubytku materiału
Lista akcesoriów standardowych:
| Nr. | Nazwa | Model | Ilość |
|---|---|---|---|
| 1 | Korpus jednostki polerującej o stałej sile 100N | LT-AF100C | 1 |
| 2 | Korpus jednostki sterującej siłą nacisku | LT-AF100C | 1 |
| 3 | Skrzynka sterownicza | LT-KZG-A | 1 |
| 4 | Przewód/kabel pneumatyczny | - | 1 |
| 5 | Instrukcja obsługi | - | 1 |
Dane techniczne:
| Zakres siły docisku (N) | 10-100N |
| Precyzja kontroli siły nacisku (N) | ±0.5 |
| Skok (mm) | 30 |
| Udźwig (kg) | 3.5 |
| Stopień ochrony | IP65 |
| Temperatura pracy (°C) | +5 ~ +45 |
| Zasilanie powietrzem (MPa) | 0.4 ~ 0.7 (bez oleju, bez wody, bez pyłu 0.03 mm) |
| Zużycie powietrza (L/min) | 5 ~ 10 |
| Wymiary (wrzeciono w pozycji spoczynkowej) | φ128 × 171 mm |
| Wymiary (wrzeciono w pozycji roboczej) | φ128 × 201 mm |
| Waga (kg) | 3.35 |
| Średnica przewodu pneumatycznego (mm) | φ6 |
Oficjalny partner:
