Szybkozłącze LTC-0005A
- Udźwig do 5kg
- Siła blokująca: 770 N, dopuszczalny moment: 13,2 nm (statyczny), dopuszczalny moment obrotowy: 18 NM (statyczny)
- 4 złącza pneumatyczne M5, możliwość montażu 1 modułu dodatkowego
- Złącze odpowiednie do aplikacji montażu, przenoszenia, paletyzacji etc.
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem
| Model | Strona robota LTC-0005AM |
| Strona narzędzia LTC-0005AT | |
| Obciążenie | Udźwig 5kg |
| Siła blokowania 770N | |
| Dopuszczalny moment statyczny 13,2N·m | |
| Dopuszczalny statyczny moment obrotowy 18N·m | |
| Rozmiar i precyzja | Średnica Φ46mm |
| Wysokość 30mm | |
| Powtarzalność pozycji ± 0,015 mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 0,11 kg |
| Strona narzędzia 0,04 kg | |
| Złącza pneumatyczne | 4 x M5 |
| Maksymalne ciśnienie 0,8Mpa | |

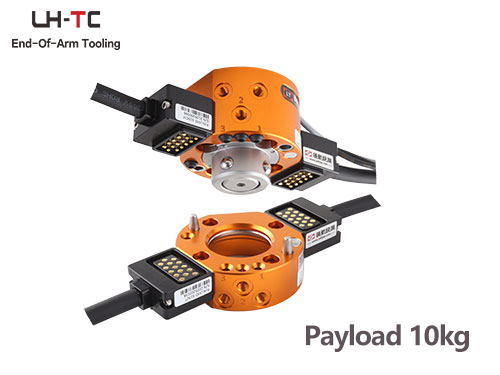

Szybkozłącze LTC-0010E
- Udźwig do 10kg
- Siła blokująca: 1193N, dopuszczalny moment: 26,5 Nm (statyczny), dopuszczalny moment obrotowy: 35,7 Nm (statyczny)
- 4 złącza pneumatyczne M5 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji montażu, przenoszenia, paletyzacji etc.
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potwierdzający zaryglowanie
| Model | Strona robota LTC-0010EM |
| Strona narzędzia LTC-0010ET | |
| Obciążenie | Udźwig 10kg |
| Siła blokowania 1193N | |
| Dopuszczalny moment statyczny 26,5 N·m | |
| Dopuszczalny statyczny moment obrotowy 35,7 N·m | |
| Rozmiar i precyzja | Średnica Φ60mm |
| Wysokość 55mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 0,33 kg |
| Strona narzędzia 0,09 kg | |
| Złącza pneumatyczne | 4 x M5 |
| Maksymalne ciśnienie 0,8Mpa | |
Szybkozłącze LTC-0010F
- Udźwig do 10kg
- Siła blokująca: 1193N, dopuszczalny moment: 26,5 Nm (statyczny), dopuszczalny moment obrotowy: 35,7 Nm (statyczny)
- 6 złącz pneumatycznych M5 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji montażu, przenoszenia, paletyzacji etc.
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
| Model | Strona robota LTC-0010FM |
| Strona narzędzia LTC-0010FT | |
| Obciążenie | Udźwig 10kg |
| Siła blokowania 1193N | |
| Dopuszczalny moment statyczny 26,5 N·m | |
| Dopuszczalny statyczny moment obrotowy 35,7 N·m | |
| Rozmiar i precyzja | Średnica Φ60mm |
| Wysokość 42mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 0,24 kg |
| Strona narzędzia 0,09 kg | |
| Złącza pneumatyczne | 6 x M5 |
| Maksymalne ciśnienie 0,8Mpa | |

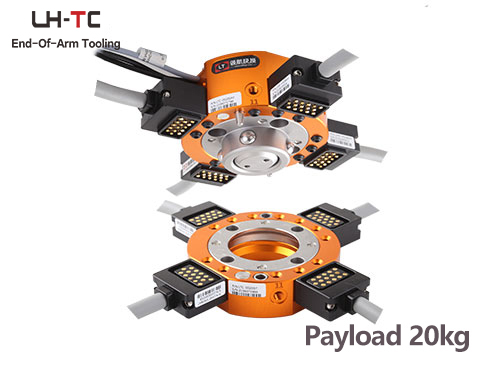

Szybkozłącze LTC-0020D
- Udźwig do 20kg
- Siła blokująca: 2514N, dopuszczalny moment: 58,6 Nm (statyczny), dopuszczalny moment obrotowy: 80 Nm (statyczny)
- 12 złącz pneumatycznych M5 i możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do aplikacji montażu, przenoszenia, spawania etc.
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0020DM |
| Strona narzędzia LTC-0020DT | |
| Obciążenie | Udźwig 20kg |
| Siła blokowania 2514N | |
| Dopuszczalny moment statyczny 58,6 N·m | |
| Dopuszczalny moment statyczny 80N·m | |
| Rozmiar i precyzja | Średnica Φ85mm |
| Wysokość 57mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 0,53 kg |
| Strona narzędzia 0,30 kg | |
| Złącza pneumatyczne | 12 x M5 |
| Maksymalne ciśnienie 0,8Mpa | |
.png)

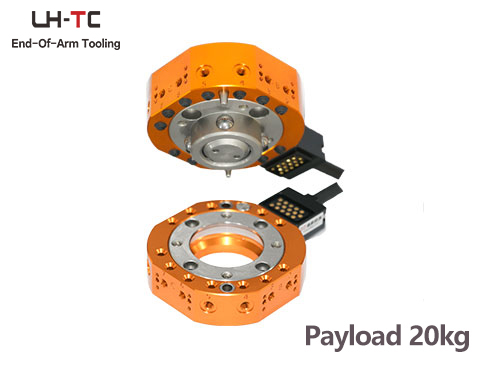

Szybkozłącze LTC-0020E
- Udźwig do 20kg
- Siła blokująca: 2514N, dopuszczalny moment: 58,6 Nm (statyczny), dopuszczalny moment obrotowy: 80 Nm (statyczny)
- 12 złącz pneumatycznych M5 i możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do aplikacji montażu, przenoszenia, spawania etc.
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
| Model | Strona robota LTC-0020EM |
| Strona narzędzia LTC-0020ET | |
| Obciążenie | Udźwig 20kg |
| Siła blokowania 2514N | |
| Dopuszczalny moment statyczny 58,6 N·m | |
| Dopuszczalny moment statyczny 80N·m | |
| Rozmiar i precyzja | Średnica Φ85mm |
| Łączna grubość 50,5 mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 0,53 kg |
| Strona narzędzia 0,30 kg | |
| Złącza pneumatyczne | 12 x M5 |
| Maksymalne ciśnienie 0,8Mpa | |

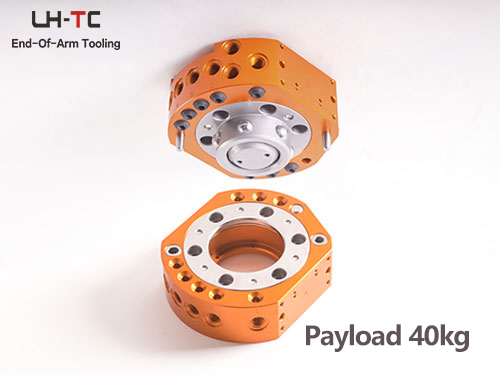

Szybkozłącze LTC-0040A
- Udźwig do 40kg
- Siła blokowania: 7497N, dopuszczalny moment: 216 Nm (statyczny), dopuszczalny moment obrotowy: 228 Nm (statyczny)
- 8 złącz pneumatycznych PT1/8 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: Blokada płyty głównej Czujnik blokady/odblokowania płyty głównej, czujnik wykrywania położenia płyty narzędziowej
| Model | Strona robota LTC-0040AM |
| Strona narzędzia LTC-0040AT | |
| Obciążenie | Udźwig 40kg |
| Siła blokowania 7497N | |
| Dopuszczalny moment statyczny 216N·m | |
| Dopuszczalny statyczny moment obrotowy 228N·m | |
| Rozmiar i precyzja | Średnica Φ115mm |
| Wysokość 73mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 1,28 kg |
| Strona narzędzia 0,8 kg | |
| Złącza pneumatyczne | 8 x PT1/8 |
| Maksymalne ciśnienie 0,8Mpa | |
.png)

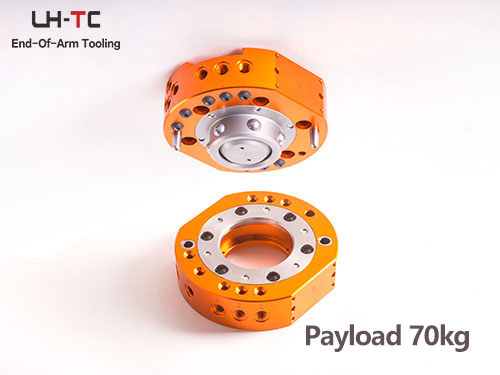

Szybkozłącze LTC-0070A
- Udźwig do 70kg
- Siła blokująca: 9973N, dopuszczalny moment: 328,5 Nm (statyczny), dopuszczalny moment obrotowy: 451 Nm (statyczny)
- 8 złącz pneumatycznych PT1/8 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0070AM |
| Strona narzędzia LTC-0070AT | |
| Obciążenie | Udźwig 70kg |
| Siła blokowania 9973N | |
| Dopuszczalny moment statyczny 328,5 N·m | |
| Dopuszczalny statyczny moment obrotowy 451N·m | |
| Rozmiar i precyzja | Średnica Φ138mm |
| Wysokość 74mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 1,83 kg |
| Strona narzędzia 1,14 kg | |
| Złącza pneumatyczne | 8 x PT1/8 |
| Maksymalne ciśnienie 0,8Mpa | |

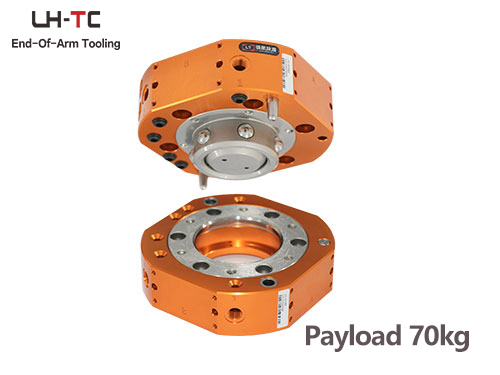

Szybkozłącze LTC-0070B
- Udźwig do 70kg
- Siła blokująca: 9973N, dopuszczalny moment: 328,5 Nm (statyczny), dopuszczalny moment obrotowy: 451 Nm (statyczny)
- 8 złącz pneumatycznych PT1/8 i możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0070BM |
| Strona narzędzia LTC-0070BT | |
| Obciążenie | Udźwig 70kg |
| Siła blokowania 9973N | |
| Dopuszczalny moment statyczny 328,5 N·m | |
| Dopuszczalny statyczny moment obrotowy 451N·m | |
| Rozmiar i precyzja | Średnica Φ138mm |
| Wysokość 74mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 1,83 kg |
| Strona narzędzia 1,14 kg | |
| Złącza pneumatyczne | 8 x PT1/8 |
| Maksymalne ciśnienie 0,8Mpa | |

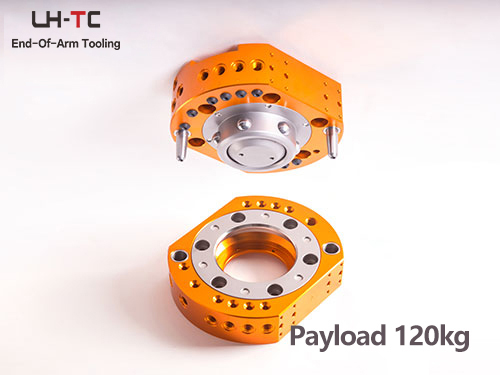

Szybkozłącze LTC-0120C
- Udźwig do 120kg
- Siła blokująca: 15407N, dopuszczalny moment: 842 Nm (statyczny), dopuszczalny moment obrotowy: 1200 Nm (statyczny)
- 10 złącz pneumatycznych PT1/8 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0120CM |
| Strona narzędzia LTC-0120CT | |
| Obciążenie | Udźwig 120kg |
| Siła blokująca 15407N | |
| Dopuszczalny moment statyczny 842N·m | |
| Dopuszczalny moment statyczny 1200N·m | |
| Rozmiar i precyzja | Średnica Φ168mm |
| Wysokość 83mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 2,28 kg |
| Strona narzędzia 1,58 kg | |
| Złącza pneumatyczne | 10 x PT1/8 |
| Maksymalne ciśnienie 0,8Mpa | |

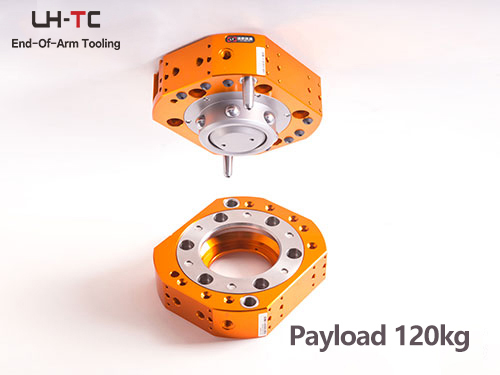

Szybkozłącze LTC-0120D
- Udźwig do 120kg
- Siła blokująca: 15407N, dopuszczalny moment: 842 Nm (statyczny), dopuszczalny moment obrotowy: 1200 Nm (statyczny)
- 8 złącz pneumatycznych PT1/8 i możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0120DM |
| Strona narzędzia LTC-0120DT | |
| Obciążenie | Udźwig 120kg |
| Siła blokująca 15407N | |
| Dopuszczalny moment statyczny 842N·m | |
| Dopuszczalny moment statyczny 1200N·m | |
| Rozmiar i precyzja | Średnica Φ168mm |
| Wysokość 83mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 2,28 kg |
| Strona narzędzia 1,58 kg | |
| Złącza pneumatyczne | 8 x PT1/8 |
| Maksymalne ciśnienie 0,8Mpa | |
.png)

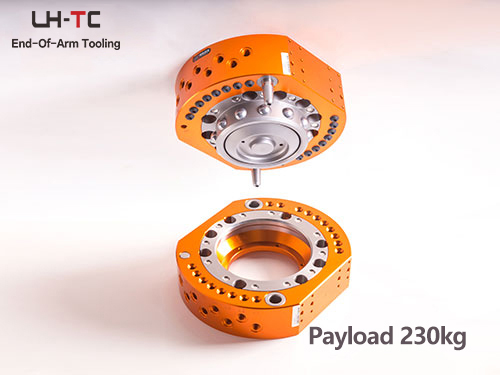

Szybkozłącze LTC-0200D
- Udźwig do 230 kg
- Siła blokowania: 31458N, dopuszczalny moment: 2260Nm (statyczny), dopuszczalny moment obrotowy: 2245Nm (statyczny)
- 9 złącz pneumatycznych PT3/8 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0200DM |
| Strona narzędzia LTC-0200DT | |
| Obciążenie | Udźwig 230kg |
| Siła blokowania 31458N | |
| Dopuszczalny moment statyczny 2260N·m | |
| Dopuszczalny statyczny moment obrotowy 2245N·m | |
| Rozmiar i precyzja | Średnica Φ198mm |
| Wysokość 103mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 5,9 kg |
| Strona narzędzia 2,97 kg | |
| Złącza pneumatyczne | 9 x PT3/8 |
| Maksymalne ciśnienie 0,8Mpa | |
Szybkozłącze LTC-0200E
- Udźwig do 230 kg
- Siła blokowania: 31458N, dopuszczalny moment: 2260Nm (statyczny), dopuszczalny moment obrotowy: 2245Nm (statyczny)
- 18 złącz pneumatycznych PT3/8 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0200EM |
| Strona narzędzia LTC-0200ET | |
| Obciążenie | Udźwig 230kg |
| Siła blokowania 31458N | |
| Dopuszczalny moment statyczny 2260N·m | |
| Dopuszczalny statyczny moment obrotowy 2245N·m | |
| Rozmiar i precyzja | Średnica Φ198mm |
| Wysokość 103mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 5,9 kg |
| Strona narzędzia 2,97 kg | |
| Złącza pneumatyczne | 18 x PT3/8 |
| Maksymalne ciśnienie 0,8Mpa | |
Szybkozłącze LTC-0200F
- Udźwig do 230 kg
- Siła blokowania: 31458N, dopuszczalny moment: 2260Nm (statyczny), dopuszczalny moment obrotowy: 2245Nm (statyczny)
- 6 złącz pneumatycznych PT1/8, 2 złącza pneumatyczne PT3/8 i możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0200FM |
| Strona narzędzia LTC-0200FT | |
| Obciążenie | Udźwig 230kg |
| Siła blokowania 31458N | |
| Dopuszczalny moment statyczny 2260N·m | |
| Dopuszczalny statyczny moment obrotowy 2245N·m | |
| Rozmiar i precyzja | Średnica Φ198mm |
| Wysokość 103mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 5,9 kg |
| Strona narzędzia 2,97 kg | |
| Złącza pneumatyczne | 6 x PT1/8, 2 x PT3/8 |
| Maksymalne ciśnienie 0,8Mpa | |

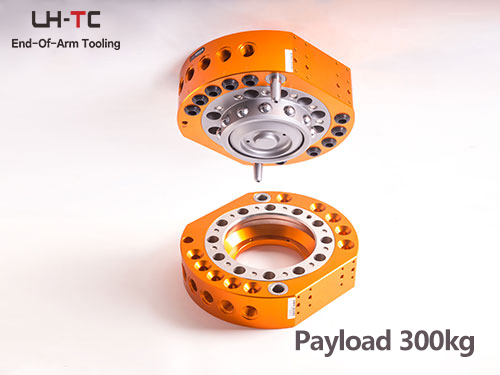

Szybkozłącze LTC-0300G
- Udźwig do 300 kg
- Siła blokująca: 35421N, dopuszczalny moment: 2767 Nm (statyczny), dopuszczalny moment obrotowy: 2526 Nm (statyczny)
- 10 złącz pneumatycznych PT3/8 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0300GM |
| Strona narzędzia LTC-0300GT | |
| Obciążenie | Udźwig 300kg |
| Siła blokująca 35421N | |
| Dopuszczalny moment statyczny 2767N·m | |
| Dopuszczalny moment statyczny 2526N·m | |
| Rozmiar i precyzja | Średnica Φ208mm |
| Wysokość 103mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 6,17 kg |
| Strona narzędzia 2,77 kg | |
| Złącza pneumatyczne | 10 x PT3/8 |
| Maksymalne ciśnienie 0,8Mpa | |
.png)
Szybkozłącze LTC-0300F
- Udźwig do 300 kg
- Siła blokująca: 35421N, dopuszczalny moment: 2767 Nm (statyczny), dopuszczalny moment obrotowy: 2526 Nm (statyczny)
- 8 złącz pneumatycznych PT3/8 i możliwość montażu 2 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0300FM |
| Strona narzędzia LTC-0300FT | |
| Obciążenie | Udźwig 300kg |
| Siła blokująca 35421N | |
| Dopuszczalny moment statyczny 2767N·m | |
| Dopuszczalny moment statyczny 2526N·m | |
| Rozmiar i precyzja | Średnica Φ208mm |
| Wysokość 103mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 6,17 kg |
| Strona narzędzia 2,77 kg | |
| Złącza pneumatyczne | 8 x PT3/8 |
| Maksymalne ciśnienie 0,8Mpa | |
Szybkozłącze LTC-0300E
- Udźwig do 300 kg
- Siła blokująca: 35421N, dopuszczalny moment: 2767 Nm (statyczny), dopuszczalny moment obrotowy: 2526 Nm (statyczny)
- Możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0300EM |
| Strona narzędzia LTC-0300ET | |
| Obciążenie | Udźwig 300kg |
| Siła blokująca 35421N | |
| Dopuszczalny moment statyczny 2767N·m | |
| Dopuszczalny moment statyczny 2526N·m | |
| Rozmiar i precyzja | Średnica 168mm |
| Wysokość 103mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 6,17 kg |
| Strona narzędzia 2,77 kg | |
Szybkozłącze LTC-0500A
- Udźwig do 500 kg
- Siła blokowania: 43400 N, dopuszczalny moment: 3820 Nm (statyczny), dopuszczalny moment obrotowy: 4037 Nm (statyczny)
- 1 złącze pneumatyczne PT3/8 (samouszczelniające) i możliwość montażu 8 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0500AM |
| Strona narzędzia LTC-0500AT | |
| Obciążenie | Udźwig 500 kg |
| Siła blokowania 43400N | |
| Dopuszczalny moment statyczny 3820N·m | |
| Dopuszczalny moment statyczny 4037N·m | |
| Rozmiar i precyzja | Średnica 236mm |
| Wysokość 121mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 14,9 kg |
| Strona narzędzia 6,3 kg | |
| Złącza pneumatyczne | 1 x PT3/8 (samouszczelniające) |
| Maksymalne ciśnienie 0,8Mpa | |
.png)
Szybkozłącze LTC-0700B
- Udźwig do 700 kg
- Siła blokowania: 68000 N, dopuszczalny moment: 5060 Nm (statyczny), dopuszczalny moment obrotowy: 5000 Nm (statyczny)
- 1 złącze pneumatyczne PT3/8 (samouszczelniające) i możliwość montażu 8 modułów dodatkowych
- Złącze odpowiednie do aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik obecności strony narzędzia oraz czujnik potiwerdzający zaryglowanie
| Model | Strona robota LTC-0700BM |
| Strona narzędzia LTC-0700BT | |
| Obciążenie | Udźwig 700kg |
| Siła blokowania 68000N | |
| Dopuszczalny moment statyczny 5060N·m | |
| Dopuszczalny statyczny moment obrotowy 5000N·m | |
| Rozmiar i precyzja | Średnica 272mm |
| Wysokość 147mm | |
| Powtarzalność pozycji ±0,02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60 ℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 25,4 kg |
| Strona narzędzia 9,3 kg | |
| Złącza pneumatyczne | 1 x PT3/8 (samouszczelniające) |
| Maksymalne ciśnienie 0,8Mpa | |
Szybkozłącze LTC-0600B
- Udźwig ≤ 600 kg
- Siła blokująca: 56016N, dopuszczalny moment: 5000N·m (statyczny), dopuszczalny moment obrotowy: 5000N·m (statyczny)
- Możliwość montażu 5 modułów dodatkowych
- Złącze odpowiednie do aplikacji zgrzewania punktowego, montażu, przenoszenia i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik blokady/odblokowania płyty głównej, czujnik wykrywania położenia płyty narzędziowej
| Model | Strona robota LTC-0600BM |
| Strona narzędzia LTC-0600BT | |
| Obciążenie | Udźwig 600kg |
| Siła blokowania - przy ciśnieniu 0,49 MPa 56016N | |
| Dopuszczalny moment statyczny 5000N·m | |
| Dopuszczalny statyczny moment obrotowy 5000N·m | |
| Rozmiar i precyzja | Średnica obudowy 240mm*264MM |
| Połączony profil 100mm | |
| Powtarzalność pozycji ±0.03mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 11.2kg |
| Strona narzędzia 6kg | |
Szybkozłącze LTC-0630F
- Udźwig ≤ 650 kg
- Siła blokująca: 72930N, dopuszczalny moment: 5000N·m (statyczny), dopuszczalny moment obrotowy: 5000N·m (statyczny)
- Możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do spawania, do aplikacji montażu, aplikacji przenoszenia i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik blokady/odblokowania płyty głównej, czujnik wykrywania położenia płyty narzędziowej
- Standardowy interfejs kołnierzowy ISO125 oraz ISO160
 |
| Model | Strona robota LTC-0630FM |
| Strona narzędzia LTC-0630FT | |
| Obciążenie | Udźwig 650kg |
| Siła blokowania - przy ciśnieniu 0,49 MPa 72930N | |
| Dopuszczalny moment statyczny 5000N·m | |
| Dopuszczalny statyczny moment obrotowy 5000N·m | |
| Rozmiar i precyzja | Średnica obudowy 210mm*210mm |
| Połączony profil 100mm | |
| Powtarzalność pozycji ±0.015mm | |
| Ciśnienie robocze 0,4 ~ 0,8 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 10.6kg |
| Strona narzędzia 4.35Kg | |
Szybkozłącze LTC-1300A
- Udźwig ≤ 1300 kg
- Siła blokująca: 106263N, dopuszczalny moment: 6830N·m (statyczny), dopuszczalny moment obrotowy: 6920N·m (statyczny)
- Możliwość montażu 6 modułów dodatkowych
- Złącze odpowiednie do spawania, aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik blokady/odblokowania płyty głównej, czujnik wykrywania położenia płyty narzędziowej
| Model | Strona robota LTC-1300AM |
| Strona narzędzia LTC-1300AT | |
| Obciążenie | Udźwig 1300kg |
| Siła blokowania - przy ciśnieniu 0,49 MPa 106263N | |
| Dopuszczalny moment statyczny 6830N·m | |
| Dopuszczalny statyczny moment obrotowy 6920N·m | |
| Rozmiar i precyzja | Średnica obudowy 313mm |
| Połączony profil 119mm | |
| Powtarzalność pozycji ±0.02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 19kg |
| Strona narzędzia 9.5Kg | |
Szybkozłącze LTC-3000A
- Udźwig ≤ 3000 kg
- Siła blokująca: 130200N, dopuszczalny moment: 13600N·m (statyczny), dopuszczalny moment obrotowy: 13000N·m (statyczny)
- Możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do spawania, aplikacji montażu, aplikacji przenoszenia i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik blokady/odblokowania płyty głównej, czujnik wykrywania położenia płyty narzędziowej
- Standardowy interfejs kołnierzowy ISO125 oraz ISO160
| Model | Strona robota LTC-3000AM |
| Strona narzędzia LTC-3000AT | |
| Obciążenie | Udźwig 3000kg |
| Siła blokowania - przy ciśnieniu 0,49 MPa 130200N | |
| Dopuszczalny moment statyczny 13600N·m | |
| Dopuszczalny statyczny moment obrotowy 13000N·m | |
| Rozmiar i precyzja | Średnica obudowy 411mm |
| Połączony profil 126mm | |
| Powtarzalność pozycji ±0.03mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 39kg |
| Strona narzędzia 19Kg | |
.jpg)
