Moduły komunikacyjne

Tabela

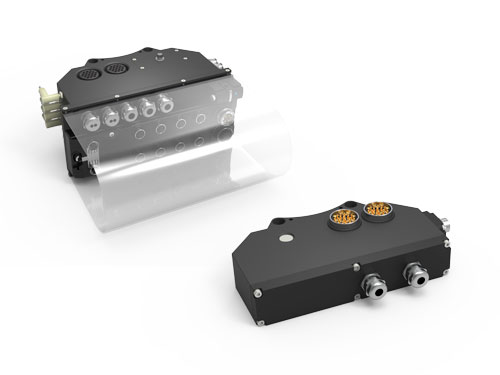

Moduł sterowania magistralą Profinet
PO   Model Parametry konfiguracji Konfiguracja złącza Waga [kg]
Strona robota F05080008 LMO-C28-BM01-AF03-M 7/8-5-pin power interface male connector

M12-4-pin D-coded interface female connector 		- 0.558
Strona narzędzia F05080009 LMO-C28-BM01-AF03-T 7/8-5-pin power interface male connector

M12-4-pin D-coded interface female connector

Safety docking interface

Tool identification

1.5m cable outlet 		- 0.511
Strona narzędzia F05080010 LMO-C28-BM00-AF03-T Safe docking interface

Tool identification 		- 0.512

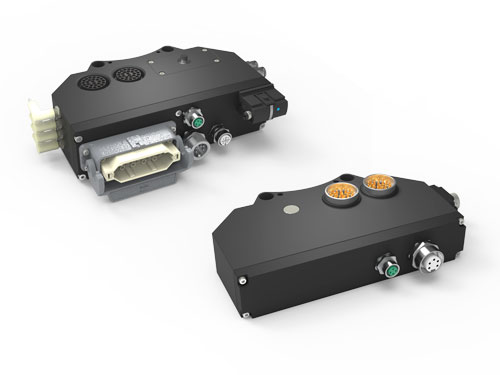

Moduł przelotowy magistrali Profinet
PO   Model Parametry konfiguracji Konfiguracja złącza Waga [kg]
Strona robota F05080016 LMO-C28-S01A-BI01-SN02-AF03-M 7/8-5-pin power connector male

M12-4-pin D-coded interface female

25D male connector 		- 0.558
Strona narzędzia F05080017 LMO-C28-S01A-BI01-SN02-AF03-T 7/8-5-pin power connector male

M12-4-pin D-coded interface female

Safe docking interface tool identification 		- 0.511
Strona narzędzia F05080018 LMO-C28-S01A-BI00-SN02-AF03-T 25D female connector

Safety docking interface

Tool identification 		- 0.512

Moduły do cieczy i powietrza

Tabela

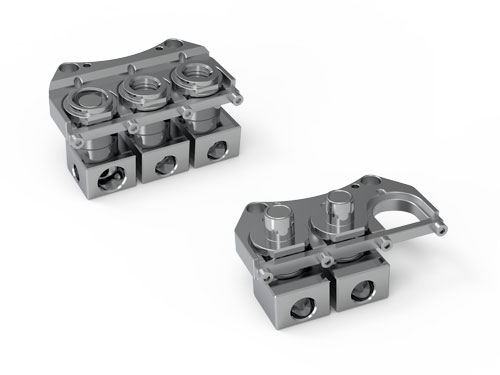

3-rdzeniowy moduł pary wodnej
PO   Model Parametry konfiguracji Waga [kg]
Strona robota F03040095 LMO-L03N-03-QM G1/2*3 0.558
Strona robota F03040097 LMO-L03N-01-QM G1/2*1 0.212
Strona narzędzia F03040096 LMO-L03N-02-T G1/2*2 0.411
Strona narzędzia F03040098 LMO-L03N-01-T G1/2*1 0.212
5-rdzeniowy moduł pary wodnej
PO   Model Parametry konfiguracji Waga [kg]
Strona robota F03040092 LMO-L05F-05-QM G1/2*3

G1/2*1		 0.558

0.212
Strona robota F03040093 LMO-L05F-04-T G1/2*2 0.411
Strona narzędzia F03040094 LMO-L05F-01-T G1/2*1 0.212

Czujniki

Tabela
Czujnik LMO-P4-01
Model LMO-P4-01
PO F06020016
Czujnik blokady/odblokowania płyty głównej (PNP)
Czujnik wykrywania położenia płyty narzędziowej (PNP)
Widoczny status diody LED
Czujnik LMO-N4-01
Model LMO-N4-01
PO F06010015
Czujnik blokady/odblokowania płyty głównej (PNP)
Czujnik wykrywania położenia płyty narzędziowej (PNP)
Widoczny status diody LED
