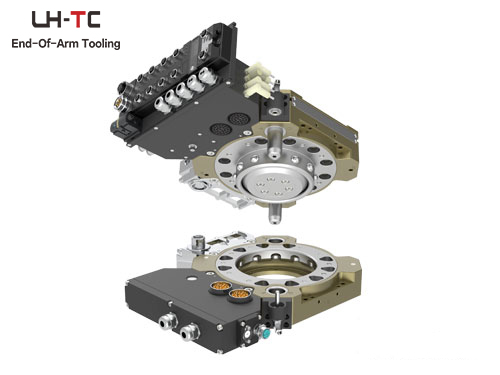

Szybkozłącze do szybkiego przezbrajania chwytaków
- Siła blokująca: 72930N, dopuszczalny moment: 5000N·m (statyczny), dopuszczalny moment obrotowy: 5000N·m (statyczny)
- Dostosowane do zastosowań manipulacyjnych
- Mechaniczne zabezpieczenie na wypadek awarii)
- Kołnierz zgodny z ISO 9409
Przeznaczone do aplikacji chwytania i manipulacji.
Umożliwia szybkie przezbrajanie pomiędzy różnymi chwytakami i innymi narzędziami. Stosowane głównie na liniach produkcji motoryzacyjnej, szeroko wykorzystywane do szybkiej wymiany urządzeń manipulacyjnych oraz narzędzi montowanych na manipulatorach.
Kompatybilne z różnymi sposobami montażu - możesz dowolnie dobierać kombinacje modułów, aby dopasować je do wymagań różnych zastosowań.
| Zastosowanie | Strona robota/strona narzędzia | Moduły przyłączeniowe | |||||
|---|---|---|---|---|---|---|---|
| Czujnik | Moduł magistrali ProfiNet | Zawór elektromagnetyczny | Blokada bezpieczeństwa | Moduł uziemienia | Moduł wody i powietrza | ||
| Chwytanie i manipulacja | Strona robota | PNP/NPN (opcjonalnie) |
Złącze męskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D |
Sterowanie podwójnym zaworem elektromagnetycznym Z wykrywaniem ciśnienia |
- | Zabezpieczenie uziemienia | PT 1/2*1 |
| Strona narzędzia | - |
Złącze żeńskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D Przewód 1.5 m |
- | Mechaniczne | Zabezpieczenie uziemienia | PT 1/2*1 | |

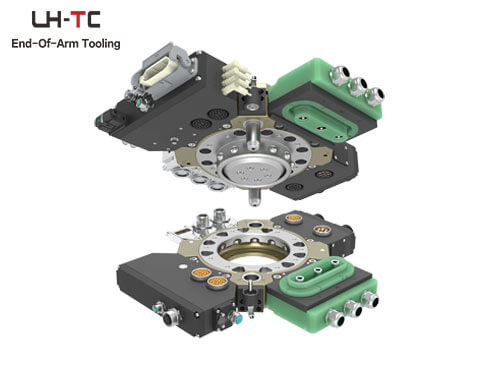

Szybkozłącze do przezbrajania między kleszczami do zgrzewania punktowego stali a chwytakiem
- Siła blokująca: 72930N, dopuszczalny moment: 5000N·m (statyczny), dopuszczalny moment obrotowy: 5000N·m (statyczny)
- Przezbrajanie pomiędzy kleszczami do zgrzewania punktowego stali a chwytakiem
- Branżowy standard złącza dla kleszczy do zgrzewania punktowego
- Stopień ochrony IP65
Przeznaczone do aplikacji chwytania i manipulacji.
Umożliwia przełączanie pomiędzy kleszczami/spawarkami punktowymi a chwytakami, pomiędzy kleszczami/spawarkami punktowymi oraz pomiędzy chwytakami.
Stosowane głównie na liniach produkcji motoryzacyjnej do szybkiej wymiany urządzeń manipulacyjnych oraz kleszczy do zgrzewania punktowego. Mechaniczny interfejs w standardzie ISO 9409 pozwala na bezpośrednie podłączenie do większości kołnierzy robotów, a moduły można dowolnie konfigurować, aby dopasować rozwiązanie do różnych zastosowań.
| Zastosowanie | Strona robota/strona narzędzia | Moduły przyłączeniowe | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Czujnik | Moduł magistrali ProfiNet | Zawór elektromagnetyczny | Blokada bezpieczeństwa | Moduł uziemienia | Moduł wody i powietrza | Moduł serwo | Moduł zasilania dużej mocy | ||
| Chwytanie i manipulacja | Strona robota | PNP/NPN (opcjonalnie) |
Złącze męskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D Złącze męskie 25D |
Sterowanie podwójnym zaworem elektromagnetycznym Z wykrywaniem ciśnienia |
- | Moduł uziemienia | PT 1/2*3 |
Złącze serwo 20-15P Złącze serwo 20-29P |
Zacisk 150A, 3-żyłowy, zaciskany na zimno |
| Kleszcze do zgrzewania | Strona narzędzia | - |
Złącze żeńskie 25D Przewód 1.5 m |
- | Mechaniczna | Zabezpieczenie uziemienia |
PT 1/2*2 1 wejście / 1 wyjście |
Złącze serwo 20-15P Złącze serwo 20-29P |
Zacisk 150A, 3-żyłowy, zaciskany na zimno |
| Chwytak | Strona narzędzia | - |
Złącze żeńskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D Przewód 1.5 m |
- | Mechaniczna | Zabezpieczenie uziemienia | PT 1/2*1 | - | - |

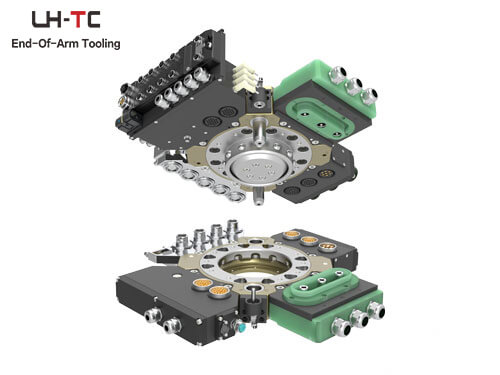

Szybkozłącze do przezbrajania między kleszczami do zgrzewania punktowego aluminium (RSWA) a chwytakiem
- Siła blokująca: 72930N, dopuszczalny moment: 5000N·m (statyczny), dopuszczalny moment obrotowy: 5000N·m (statyczny)
- Przezbrajanie pomiędzy kleszczami do zgrzewania punktowego aluminium a chwytakiem
- Branżowy standard złącza dla kleszczy do zgrzewania punktowego
- Stopień ochrony IP65
Przeznaczone do aplikacji chwytania i manipulacji.
Umożliwia przełączanie pomiędzy kleszczami/spawarkami punktowymi a chwytakami, pomiędzy kleszczami/spawarkami punktowymi oraz pomiędzy chwytakami.
Stosowane głównie na liniach produkcji motoryzacyjnej do szybkiej wymiany urządzeń manipulacyjnych oraz kleszczy do zgrzewania punktowego. Mechaniczny interfejs w standardzie ISO 9409 pozwala na bezpośrednie podłączenie do większości kołnierzy robotów, a moduły można dowolnie konfigurować, aby dopasować rozwiązanie do różnych zastosowań.
| Zastosowanie | Strona robota/strona narzędzia | Moduły przyłączeniowe | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Czujnik | Moduł magistrali ProfiNet | Zawór elektromagnetyczny | Blokada bezpieczeństwa | Moduł uziemienia | Moduł wody i powietrza | Moduł serwo | Moduł zasilania dużej mocy | ||
| Chwytanie i manipulacja | Strona robota | PNP/NPN (opcjonalnie) |
Złącze męskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D |
Sterowanie podwójnym zaworem elektromagnetycznym Z wykrywaniem ciśnienia |
- | Zabezpieczenie uziemienia | PT 1/2*5 |
Złącze serwo 20-15P Złącze serwo 20-29P Złącze sygnałowe 22-19P (pinowe) |
Zacisk 400A, 3-żyłowy, zaciskany na zimno |
| Kleszcze do zgrzewania | Strona narzędzia | - |
Złącze żeńskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D Przewód 1.5 m |
- | Mechaniczna | Zabezpieczenie uziemienia |
PT 1/2*4 2 wejście / 2 wyjście |
Złącze serwo 20-15P Złącze serwo 20-29P Złącze sygnałowe 22-19P (pinowe) |
Zacisk 400A, 3-żyłowy, zaciskany na zimno |
| Chwytak | Strona narzędzia | PT 1/2*1 | - | - | |||||

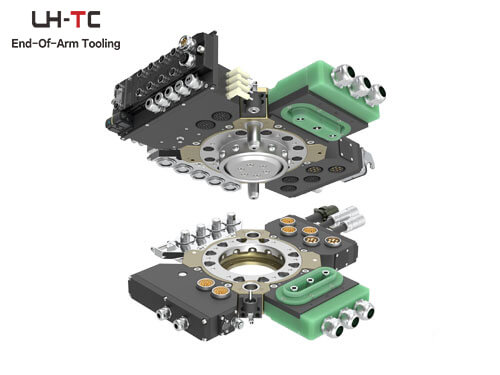

Szybkozłącze do przezbrajania między kleszczami do zgrzewania punktowego aluminium (RSWA) a systemem SPR
- Siła blokująca: 72930N, dopuszczalny moment: 5000N·m (statyczny), dopuszczalny moment obrotowy: 5000N·m (statyczny)
- Zapewnia prąd zgrzewania do 400 A
- Układ chłodzenia wodą: 2 wejścia i 2 wyjścia
- Standardowe złącze do pistoletu nitującego SPR
Przeznaczone do aplikacji zgrzewania i nitowania.
Umożliwia przezbrajanie pomiędzy kleszczami do zgrzewania punktowego a pistoletami nitującymi oraz wymianę innych narzędzi.
Stosowane głównie na liniach produkcji motoryzacyjnej do szybkiej wymiany kleszczy do zgrzewania punktowego aluminium i pistoletów nitujących SPR. To najlepszy wybór dla procesów produkcji lekkich nadwozi. Mechaniczny interfejs w standardzie ISO 9409 pozwala na bezpośrednie podłączenie do większości kołnierzy robotów, a moduły można dowolnie konfigurować, aby dopasować rozwiązanie do różnych zastosowań.
| Zastosowanie | Strona robota/strona narzędzia | Moduły przyłączeniowe | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Czujnik | Moduł magistrali ProfiNet | Zawór elektromagnetyczny | Blokada bezpieczeństwa | Moduł uziemienia | Moduł wody i powietrza | Moduł serwo | Moduł zasilania dużej mocy | ||
| Przezbrajanie między kleszczami do zgrzewania punktowego aluminium (RSWA) a systemem SPR | Strona robota | PNP/NPN (opcjonalnie) |
Złącze męskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D |
Sterowanie podwójnym zaworem elektromagnetycznym Z wykrywaniem ciśnienia |
- | Zabezpieczenie uziemienia | PT 1/2*5 |
Złącze serwo 6B (4+12) Złącze sygnałowe 3A (12) (pinowe) Złącza serwo M23: 6-pin i 12-pin Złącze sygnałowe 20-27 |
Zacisk 400A, 3-żyłowy, zaciskany na zimno |
| Zgrzewanie punktowe aluminium | Strona narzędzia | - |
Złącze żeńskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D Przewód 1.5 m |
- | Mechaniczna | Zabezpieczenie uziemienia |
PT 1/2*4 2 wejście / 2 wyjście |
Złącza serwo M23: 6-pin i 12-pin Złącze sygnałowe 20-27 |
Zacisk 400A, 3-żyłowy, zaciskany na zimno |
| SPR | Strona narzędzia | PT 1/2*1 |
Złącze serwo 6B (4+12) Złącze sygnałowe 3A (12) (pinowe) |
- | |||||
Szybkozłącze do przezbrajania między SPR a FDS
- Siła blokująca: 72930N, dopuszczalny moment: 5000N·m (statyczny), dopuszczalny moment obrotowy: 5000N·m (statyczny)
- Moduł konfigurowany na zamówienie, ułatwia przezbrajanie między SPR a FDS
- Złącze do pistoletu nitującego SPR i FDS
- Opcjonalny moduł nitujący
Przeznaczone do aplikacji zgrzewania i nitowania.
Umożliwia przezbrajanie pomiędzy kleszczami do zgrzewania punktowego a pistoletami nitującymi, a także wymianę między pistoletami nitującymi.
Stosowane głównie na liniach produkcji motoryzacyjnej do szybkiej wymiany pistoletów nitujących SPR i FDS. Rozwiązanie dopasowane do różnych etapów i procesów produkcyjnych - sprawne i wygodne w użyciu. Mechaniczny interfejs w standardzie ISO 9409 pozwala na bezpośrednie podłączenie do większości kołnierzy robotów, a moduły można dowolnie konfigurować, aby dopasować system do różnych zastosowań.
| Zastosowanie | Strona robota/strona narzędzia | Moduły przyłączeniowe | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Czujnik | Moduł magistrali ProfiNet | Zawór elektromagnetyczny | Blokada bezpieczeństwa | Moduł uziemienia | Moduł wody i powietrza | Moduł serwo | Moduł zasilania dużej mocy | ||
| SPR/FDS | Strona robota | PNP/NPN (opcjonalnie) |
Złącze męskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D |
Sterowanie podwójnym zaworem elektromagnetycznym Z wykrywaniem ciśnienia |
- | Zabezpieczenie uziemienia | PT 1/2*1 |
Złącze serwo 6B (4+12) Złącze sygnałowe 3A (12) (pinowe) Złącza serwo M23: 6-pin i 12-pin |
FDS |
| SPR | Strona narzędzia | - |
Złącze żeńskie interfejsu zasilania 7/8-5 pin Złącze żeńskie interfejsu M12-4 pin, kodowanie D Przewód 1.5 m |
- | Mechaniczna | Zabezpieczenie uziemienia | PT 1/2*1 |
Złącze serwo 6B (4+12) Złącze sygnałowe 3A (12) (pinowe) |
- |
| FDS | Strona narzędzia | PT 1/2*1 | Złącza serwo M23: 6-pin i 12-pin | FDS | |||||

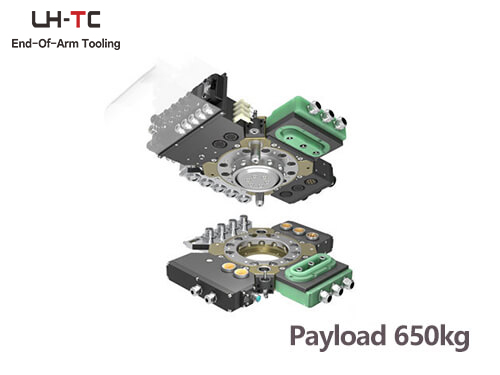

Szybkozłącze LTC-0630F
- Udźwig ≤ 650 kg
- Siła blokująca: 72930N, dopuszczalny moment: 5000N·m (statyczny), dopuszczalny moment obrotowy: 5000N·m (statyczny)
- Możliwość montażu 4 modułów dodatkowych
- Złącze odpowiednie do spawania, do aplikacji montażu, aplikacji przenoszenia i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik blokady/odblokowania płyty głównej, czujnik wykrywania położenia płyty narzędziowej
- Standardowy interfejs kołnierzowy ISO125 oraz ISO160
 |
| Model | Strona robota LTC-0630FM |
| Strona narzędzia LTC-0630FT | |
| Obciążenie | Udźwig 650kg |
| Siła blokowania - przy ciśnieniu 0,49 MPa 72930N | |
| Dopuszczalny moment statyczny 5000N·m | |
| Dopuszczalny statyczny moment obrotowy 5000N·m | |
| Rozmiar i precyzja | Średnica obudowy 210mm*210mm |
| Połączony profil 100mm | |
| Powtarzalność pozycji ±0.015mm | |
| Ciśnienie robocze 0,4 ~ 0,8 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 10.6kg |
| Strona narzędzia 4.35Kg | |

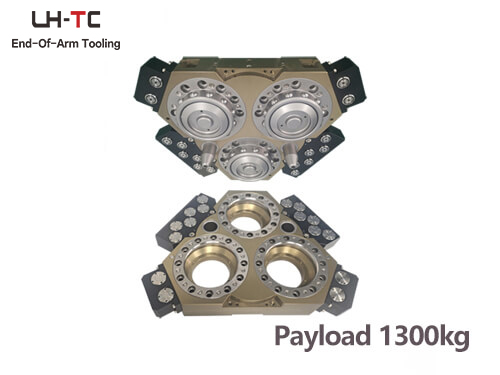

Szybkozłącze LTC-1300A
- Udźwig ≤ 1300 kg
- Siła blokująca: 106263N, dopuszczalny moment: 6830N·m (statyczny), dopuszczalny moment obrotowy: 6920N·m (statyczny)
- Możliwość montażu 6 modułów dodatkowych
- Złącze odpowiednie do spawania, aplikacji przenoszenia, paletyzacji, spawania, szlifowania i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik blokady/odblokowania płyty głównej, czujnik wykrywania położenia płyty narzędziowej
| Model | Strona robota LTC-1300AM |
| Strona narzędzia LTC-1300AT | |
| Obciążenie | Udźwig 1300kg |
| Siła blokowania - przy ciśnieniu 0,49 MPa 106263N | |
| Dopuszczalny moment statyczny 6830N·m | |
| Dopuszczalny statyczny moment obrotowy 6920N·m | |
| Rozmiar i precyzja | Średnica obudowy 313mm |
| Połączony profil 119mm | |
| Powtarzalność pozycji ±0.02mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 19kg |
| Strona narzędzia 9.5Kg | |

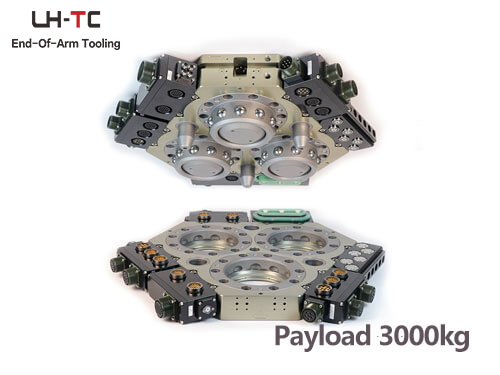

Szybkozłącze LTC-3000A
- Udźwig ≤ 3000 kg
- Siła blokująca: 130200N, dopuszczalny moment: 13600N·m (statyczny), dopuszczalny moment obrotowy: 13000N·m (statyczny)
- Możliwość montażu 6 modułów dodatkowych
- Złącze odpowiednie do spawania, aplikacji montażu, aplikacji przenoszenia i innych zastosowań
- Funkcja samoblokowania złącza w przypadku utraty zasilania sprężonym powietrzem.
- Standardowa konfiguracja: czujnik blokady/odblokowania płyty głównej, czujnik wykrywania położenia płyty narzędziowej
- Standardowy interfejs kołnierzowy ISO125 oraz ISO160
| Model | Strona robota LTC-3000AM |
| Strona narzędzia LTC-3000AT | |
| Obciążenie | Udźwig 3000kg |
| Siła blokowania - przy ciśnieniu 0,49 MPa 130200N | |
| Dopuszczalny moment statyczny 13600N·m | |
| Dopuszczalny statyczny moment obrotowy 13000N·m | |
| Rozmiar i precyzja | Średnica obudowy 411mm |
| Połączony profil 126mm | |
| Powtarzalność pozycji ±0.03mm | |
| Ciśnienie robocze 0,4 ~ 0,7 MPa | |
| Mechanizm blokujący - kulowy | |
| Materiał | Korpus - aluminium |
| Mechanizm blokujący - stal | |
| Środowisko pracy | Temperatura 0-60℃ |
| Wilgotność 0-95% | |
| Waga | Strona robota 39kg |
| Strona narzędzia 19Kg | |
