Przyssawki
Zoptymalizuj dynamikę i bezpieczeństwo chwytu.
W nowoczesnej automatyzacji liczy się każdy milimetr i milisekunda. W Dentec dostarczamy inżynieryjne rozwiązania próżniowe, które eliminują nieszczelności, zapobiegają przestojom i drastycznie wydłużają cykl życia punktów ssących na liniach produkcyjnych.
Wspólnie z konstruktorami i inżynierami utrzymania ruchu dobieramy przyssawki i akcesoria FIPA, dopasowane perfekcyjnie do specyfiki chwytanego detalu, typu powierzchni oraz przyspieszeń robotów.
Mobilna walizka testowa
Nie musisz opierać się wyłącznie na katalogach ani ryzykować zakupu "w ciemno" dla nietypowych lub trudnych powierzchni.
Nasi inżynierowie odwiedzą Twój zakład produkcyjny z mobilną walizką testową FIPA. Na miejscu, bezpośrednio na Twoich maszynach i rzeczywistych produktach, przeprowadzimy bezpłatne i niezobowiązujące próby chwytania, dobierając idealny elastomer i geometrię przyssawki.
Umów bezpłatne testy u siebiePrzełomowe technologie materiałowe FIPA
Tradycyjna guma zużywa się szybko i pozostawia ślady. FIPA opiera swoją przewagę inżynieryjną na opatentowanych mieszankach materiałowych, które są projektowane pod specyficzne wyzwania fizykochemiczne procesów przemysłowych.

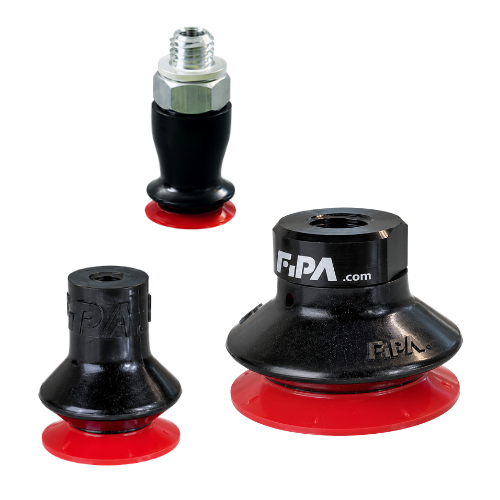

Varioflex®
Unikatowe, opatentowane połączenie twardego korpusu (60° Shore A) zapewniającego idealną stabilność z miękką, elastyczną wargą (30° Shore A) gwarantującą szczelność na chropowatych powierzchniach. Maksymalna trwałość i najkrótszy czas resetowania mieszka na rynku.

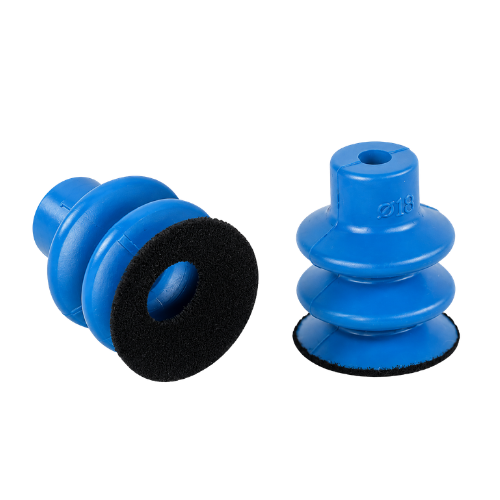

Thermalon®
Elastomer o twardości 60° Shore A, wolny od silikonu i substancji PWIS (uszkadzających lakier). Idealny do wyjmowania gorących wyprasek z wtryskarek (do 160°C). Dostępny również w opatentowanej wersji flocked (FLOCK) z welurowym czołem zapobiegającym adhezji statycznej.

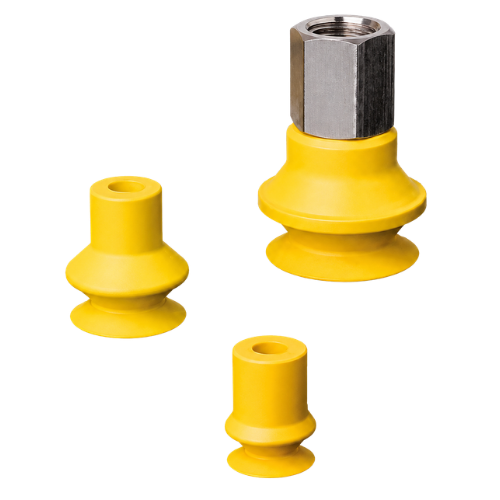

HNBR
Żółty kauczuk uwodorniony (55° Shore A) wolny od silikonu. Charakteryzuje się wybitną odpornością na oleje, paliwa oraz temperaturę pracy ciągłej do 160°C. Przeznaczony do manipulowania detalami estetycznymi przed procesem malowania.
Vulkollan®
Niezwykle twardy poliuretan (75° Shore A) charakteryzujący się najwyższą na rynku odpornością na ścieranie i rozrywanie. Zaprojektowany pod kątem transportu szorstkich, ostrych lub silnie ścierających ładunków w warunkach intensywnego zużycia mechanicznego.
Inżynieria dopasowana do Twojej branży
Każda aplikacja stawia chwytakom odmienne wyzwania. Zapoznaj się ze zoptymalizowanymi rozwiązaniami, które inżynierowie Dentec wdrażają w kluczowych sektorach przemysłu:

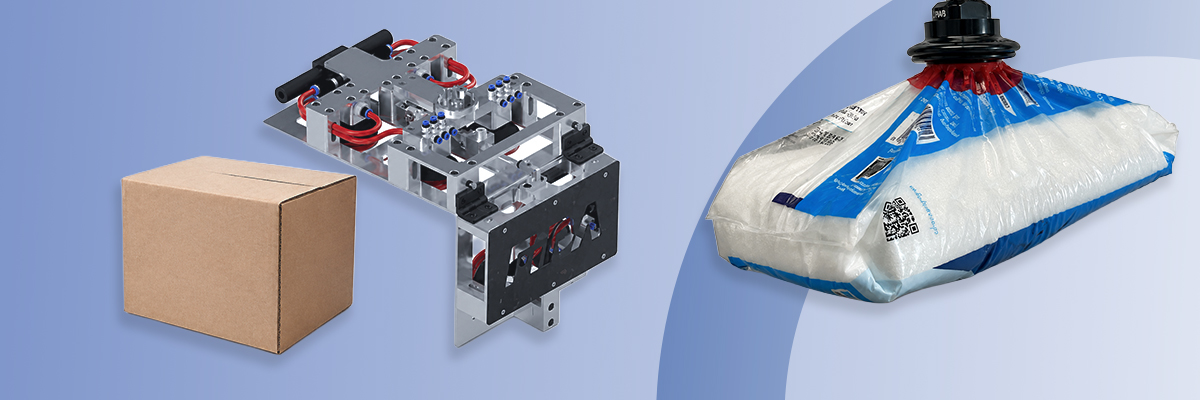

Pakowanie i paletyzacja
Przenoszenie niestabilnych kartonów zbiorczych, zapakowanych worków oraz dynamiczna paletyzacja wymagają elastyczności, tłumienia drgań i bardzo krótkiego czasu powrotu mieszka.
- Varioflex® SP-BX1 (1.5 mieszka) i SP-BX2 (2.5 mieszka): Sztywne fałdy zapobiegają deformacji, a miękka warga uszczelnia pofałdowaną tekturę.
- Poliuretanowe TPU (SV-TB1 & SV-TB2): Bardzo odporne na tarcie termoplastyczne tworzywo (50° Shore A) przeznaczone do składarek kartonów o długim cyklu życia.
- Winyl (SBV-1 & SBV-2): Dedykowany do logistyki, miękki materiał (50-55° Shore A) doskonale tolerujący tarcie kartonów i śliską folię opakowaniową.
Do chwytania nieszczelnych kartonów o wyraźnej fakturze zalecamy stosowanie serii SP-BX2 z wbudowanym filtrem siatkowym pomiędzy mieszkami, co zapobiega zassaniu pyłu papierowego do eżektora.
Zastąpienie standardowej gumy poliuretanem Varioflex® redukuje częstotliwość wymian przyssawek nawet 5-krotnie, bezpośrednio obniżając koszty utrzymania ruchu.

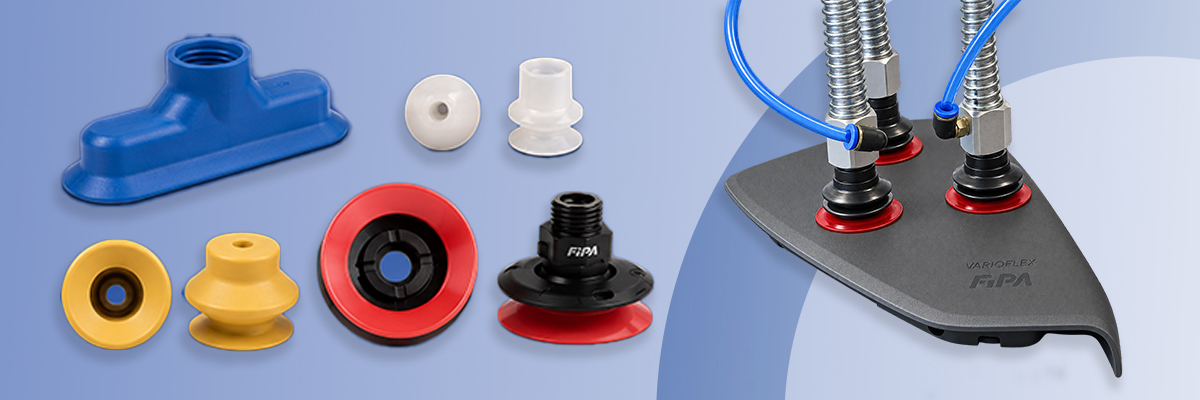

Przetwórstwo tworzyw i robotyzacja
Odbiór gorących, świeżo uformowanych wyprasek z form wtryskowych wymaga chwytania bezśladowego. Nawet minimalna migracja silikonu uniemożliwia prawidłowe przyleganie lakieru lub chromu w branży automotive.
- Thermalon® (SKT-B1, SKT-B2, SKT-F): Unikatowa niebieska mieszanka wolna od silikonu i substancji PWIS (zgodność z wytycznymi VDMA 24364). Wytrzymuje temperatury do 160°C.
- Flockowana seria (FLOCK): Przyssawki Thermalon® pokryte cienką, opatentowaną polyamide'ową warstwą flockowaną PA6.6, która uniemożliwia powstawanie adhezji statycznej i ułatwia szybkie odpadanie detalu.
- HNBR (SKH-B1, SKH-B2, SFK): Wolne od PWIS przyssawki o twardości 55° Shore A, doskonałe do wyjmowania elementów karoserii z tworzyw.
Wszystkie przyssawki z materiałów Thermalon® oraz HNBR są certyfikowane jako wolne od substancji PWIS (LABS-Frei) zgodnie z normą VDMA 24364 (Kategoria testu A1).
Zastosowanie serii SKT-B2 z mieszkami o długim skoku amortyzuje uderzenie i perfekcyjnie chwyta wygięte, trójwymiarowe wypraski o chropowatej powierzchni.
Przemysł spożywczy (zgodność z FDA)
Przenoszenie surowej żywności oraz dynamicznie odkształcających się opakowań giętkich wymaga certyfikacji materiałowej oraz specyficznej, ultra-elastycznej konstrukcji.
- Flowpack Variopack® (SL-FP): Przyssawki o ekstremalnie cienkiej i elastycznej wardze, która dopasowuje się i podąża za odkształceniem worka foliowego podczas unoszenia – warga zachowuje szczelność i wygląda jak przyklejona.
- Do worków foliowych SV-BG (Silikon 70°/40° Shore A): Miękka niebieska warga idealnie uszczelnia pomarszczoną folię, a sztywny przezroczysty mieszek gwarantuje stabilność przy dużych przyspieszeniach. Wyposażone w wewnętrzny koszyk podpierający (move-in guard) zapobiegający wciąganiu folii do wewnątrz.
- Dedykowana spożywcza żywność: Seria SL-B do gofrów, pączków i pieczywa (zoptymalizowana krawędź); SL-E do delikatnych jaj; SL-PB i SL-PF do pralin i czekoladek o mocno teksturowanej powierzchni.
Wszystkie przyssawki z dedykowanych serii spożywczych SL (SL-B, SL-E, SL-PB, SL-PF) oraz modele z materiałów z oznaczeniem -LE (np. silikon przezroczysty SI-LE) są wykonane ze specjalnych mieszanek dopuszczonych do bezpośredniego kontaktu z nieopakowaną żywnością zgodnie z regulacjami FDA oraz WE 1935/2004.
Zintegrowane i bezobsługowe rozwiązania, które zapobiegają nieszczelnościom próżniowym, wciąganiu folii oraz uszkodzeniom wrażliwych produktów spożywczych.

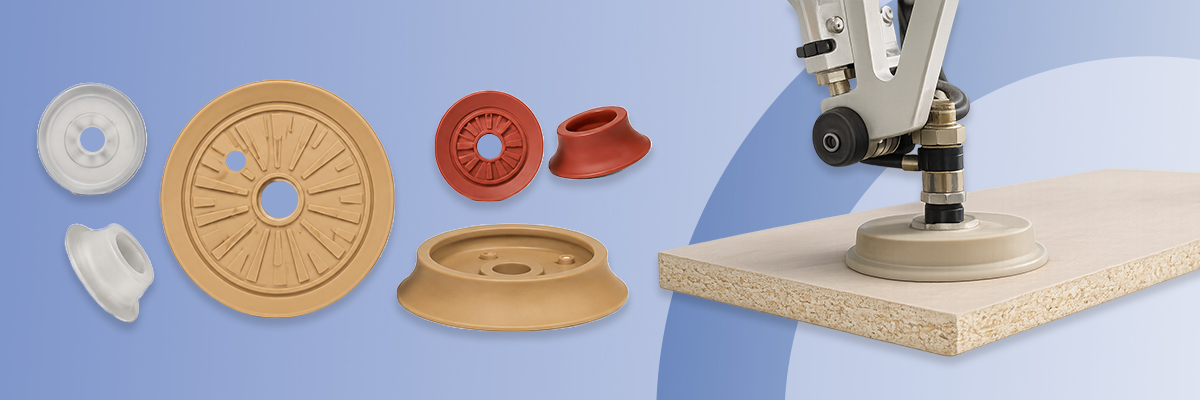

Drewno, szkło i kamień
Pobieranie ciężkich ładunków (deski, płyty OSB, tafle szkła, marmury) stawia wysokie wymagania dla szczelności bocznej oraz stabilności przy siłach poprzecznych.
- Podwójna warga zabezpieczająca (SFU-R): Przyssawki płaskie eliminujące upływy szczelności na nierównych i chropowatych płaszczyznach tekstury (średnice do 200 mm).
- Dla materiałów porowatych (SFU-RT): Opatentowana konstrukcja ze specjalną wargą z naturalnego kauczuku (NR), zoptymalizowana pod kątem pobierania ze stosu płyt przepuszczających powietrze.
- Moduły SP-PLM na płycie aluminiowej: Warga z EPDM montowana na zatrzask na aluminiowej płytce nośnej. Wyposażone w zawory dotykowe (grzybkowe), które aktywują próżnię wyłącznie po fizycznym dociśnięciu do materiału. Zapobiega to stratom podciśnienia w układzie, gdy część przyssawek pracuje poza obszarem chwytanego detalu (np. przy zmianie formatu płyt).
- Zabezpieczenie przed pęknięciem (SBPL-E): Seria 1.5-mieszkowa z twardą płytą stalową i miękką nieznakującą wargą z NBR, wyposażona w wewnętrzne wypustki wsporcze zapobiegające deformacji i pęknięciu tafli szklanych.
Wulkanizowane płyty stalowe i dodatkowe wewnętrzne wargi uszczelniające eliminują upływy i odkształcenia przy manipulacji surowym drewnem i ciężkim granitem.
Zawory dotykowe w serii SP-PLM otwierają przepływ podciśnienia wyłącznie po fizycznym dociśnięciu, chroniąc układ przed stratami ciśnienia.

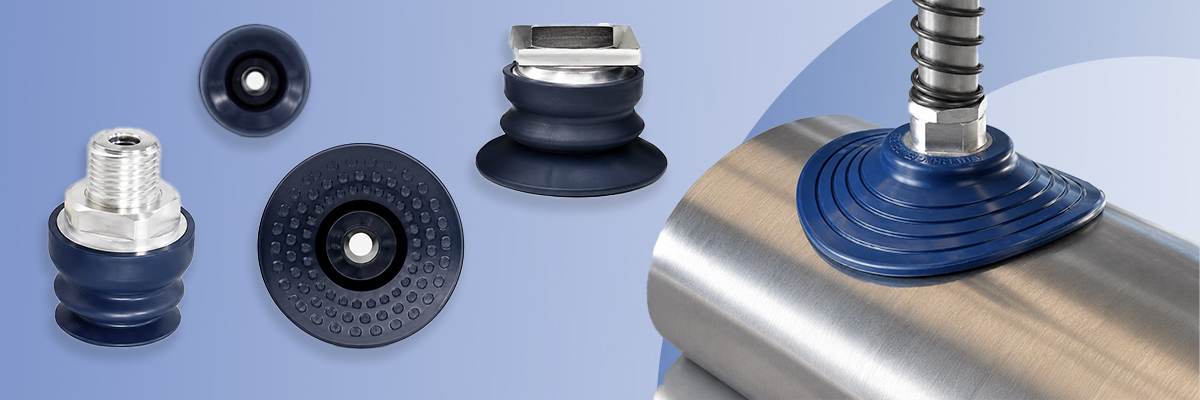

Przemysł metalowy i automotive
Manipulowanie suchymi lub zaolejonymi blachami, a także silnie zagiętymi elementami karoserii (tłocznia i montaż) stawia wyzwanie poślizgu i deformacji cienkiej blachy.
- Przekrój dzwonowy Bell-Shaped (SM-G okrągłe, SM-OG owalne): Wykonane z odpornego na tarcie NBR o twardości 60° Shore A z wulkanizowanym gwintem aluminiowym. Posiadają ułożone wieloczęściowo antypoślizgowe wypustki, które absorbują siły poprzeczne i chronią blachę przed wgnieceniem.
- Płaskie blachy zaolejone (SM-F okrągłe, SM-OF owalne): Płaska, zwężająca się warga ułatwia idealne uszczelnienie na zaolejonych elementach AGD i karoserii.
- Mieszkowe blachy zaolejone (SM-B okrągłe, SM-OB owalne): Elastyczny mieszek amortyzuje uderzenie i kompensuje trójwymiarowe wygięcia blachy podczas szybkich ruchów robota.
Wszystkie przyssawki metalowe FIPA są wolne od silikonu i substancji PWIS (Paint-Wetting-Impairment Substances) zgodnie z wytycznymi VDMA 24364 (Kategoria testu A1).
Wulkanizowane metalowe przyłącze gwintowane gwarantuje najwyższą sztywność i bezpieczeństwo przy przeciążeniach dynamicznych do 60% próżni.
Aplikacje do zadań specjalnych
Gdy standardowe przyssawki próżniowe zawodzą, inżynierowie Dentec wdrażają zaawansowane chwytaki specjalistyczne FIPA zaprojektowane pod nietypowe wyzwania fizyczne.
Aerodynamiczny chwyt bezkontaktowy
Przyssawki serii SX-B oraz SX-B-PK nie wymagają generatora próżni. Zasilane są wyłącznie suchym sprężonym powietrzem i unoszą delikatny produkt na poduszce aerodynamicznej bez kontaktu fizycznego - eliminując ryzyko odkształceń i śladów.
Gigantyczny udźwig XXL
Przenoszenie wielkogabarytowych i ekstremalnie ciężkich ładunków, takich jak prefabrykaty betonowe, marmur, płyty metalowe, blachy wielkoformatowe czy ciężkie deski, wymaga wzmocnień strukturalnych.
Chwyt wąskoprofilowy
Przyssawki owalne (SO-E, SO-C, SOPL-R) oferują znacznie wyższą siłę chwytu niż okrągłe przyssawki tej samej szerokości, stanowiąc idealne rozwiązanie dla podłużnych profili, rur, listew, surowego drewna oraz elementów z metalu i tworzyw.
Ekstremalnie wysokie temperatury
Manipulowanie skrajnie gorącymi elementami, m.in. w przemyśle szklarskim lub metalurgicznym, wymaga ochrony przed szokiem termicznym oraz wykluczenia migracji cząsteczek silikonu na detal, co zapobiega powstawaniu skaz.
Kompletny system EOAT – wszystko od jednego dostawcy
Dostarczamy kompletne, mechanicznie kompatybilne akcesoria montażowe FIPA do budowy zaawansowanych chwytaków robotowych. Zapewniamy idealną spójność połączeń od przyssawki aż po ramię robota:
Kompensatory sprężynowe
Niwelują różnice wysokości produktu na stosie i amortyzują dotyk przyssawki chroniąc detale.
- SZ-NIV-S / I - standardowe warianty
- SZ-NIV-HD - wersja Heavy Duty
- SZ-NIV-DA / DI - szybki montaż
Przedłużenia i przeguby
Ułatwiają optymalne ustawienie przyssawki pod dowolnym kątem w chwytakach profilowych.
- przedłużki do 200 mm
- regulacja kąta ±90°
- lekkie głowice EOAT
Mocowanie do profili
Uchwyty montażowe do bezpośredniego łączenia kompensatorów sprężynowych z ramą aluminiową robota.
- SLine, MLine oraz XLine
- Uchwyty kątowe (krótkie/długie)
- Uchwyty obrotowe (210° i 360°)
Złączki, filtry i nyple
Drobne, kluczowe komponenty zapewniające szczelność i bezawaryjną pracę systemu próżniowego.
- Nyple mocujące: od M3 do G1/2
- Filtry siatkowe SZ-FI/SZ-FIN
- Obejmy zaciskowe SZ-KS
Przewodnik po właściwościach elastomerów
Prawidłowy dobór materiału decyduje o sprawności procesu. Skorzystaj z inżynieryjnego komparatora Dentec opartego na oficjalnej specyfikacji technicznej FIPA:
| Nazwa handlowa | Kod | Twardość [Shore A] | Temp. pracy [°C] | Odporność na ścieranie | Odporność na oleje | Odporność na kwasy | Główne przeznaczenie i zalety |
|---|---|---|---|---|---|---|---|
| Varioflex® | 16 | 30 / 60 | +10 / +50 | Opatentowany PU o 2 twardościach. Idealna szczelność, brak śladów, najszybsze cykle. | |||
| Thermalon® | 19 | 60 | 0 / +160 | Całkowicie wolny od silikonu/PWIS. Wyjmowanie gorących wyprasek przed lakierowaniem. | |||
| HNBR | 14 | 55 | -30 / +160 | Praca bezśladowa w automotive, wolny od silikonu/PWIS, wybitna odporność na oleje. | |||
| Vulkollan® | 11 | 75 | -40 / +80 | Pancerny poliuretan o ekstremalnej odporności na rozdzieranie i tarcie dynamiczne. | |||
| Silikon (SI) | 2 / 8 | 35 - 65 | -40 / +200 | Elastyczność i praca do 200°C. Branża przetwórstwa tworzyw i spożywcza (wersje FDA -LE). | |||
| Vinyl | V | 50 - 55 | 0 / +60 | PVC soft. Trwały, optymalny do dynamicznego chwytania kartonów i worków w logistyce. | |||
| EPDM | 15 | 50 | -40 / +130 | Doskonała odporność na ozon, warunki atmosferyczne i kwasy. Branża drzewna i szklarska. |
* Oznaczenia ocen: ++++ = doskonały | +++ = bardzo dobry | ++ = dobry | + = dostateczny | o = niski do satysfakcjonującego.
Przetestuj rozwiązania FIPA u siebie
Weryfikacja przyssawki w realnym środowisku na docelowym produkcie to jedyna metoda na 100% wyeliminowanie ryzyka inwestycyjnego i błędów projektowych.
Nasz doradca techniczny przyjedzie do Twojej firmy z mobilną walizką testową i bezpłatnie przeprowadzi audyt:
Bezpośredni kontakt i rezerwacja testów
Skontaktuj się z naszą specjalistką ds. obsługi zamówień i doboru technicznego, aby ustalić dogodny termin wizyty inżyniera:
