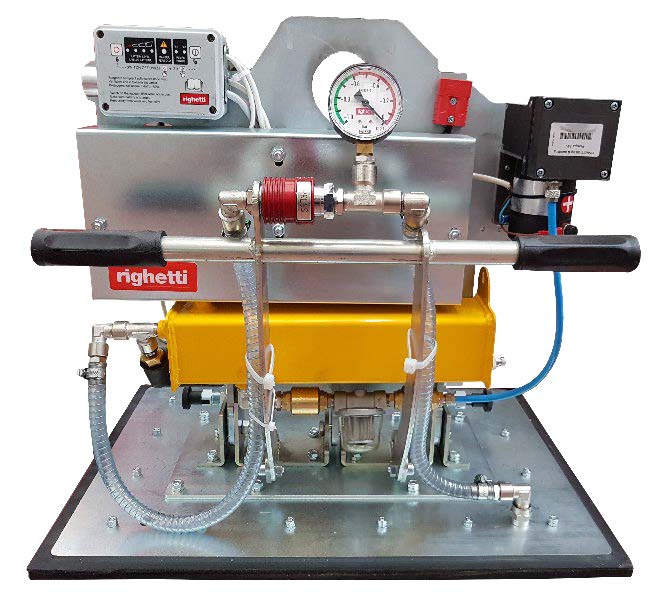

Seria CL-M1
Seria CL-M1 – chwytaki próżniowe do paneli ściennych
Seria CL-M1 obejmuje szeroki zakres modeli z pojedynczą przyssawką, oferującą maksymalny udźwig do 750 kg. Chwytak zasilany jest wytrzymałym, akumulatorowym źródłem energii (w zestawie ładowarka 220 V). Ręczny system przechyłu umożliwia pionowe i poziome przemieszczanie. Urządzenie wyposażono w system alarmowy z sygnalizacją dźwiękową i wizualną, ostrzegający operatora o potencjalnych zagrożeniach. Dodatkowo manometr z kolorową skalą pozwala na stałą kontrolę poziomu próżni. Żywotność urządzenia zwiększa także system filtracji kurzu i skroplin.
Specyfikacja:
- Podnoszenie w pionie i w poziomie
- Ręczny system przechylania 0–90°
- Pojedyncza przyssawka
- Maksymalny udźwig 750 kg
- Systemy bezpieczeństwa
| Zastosowanie | Panele ścienne |
|---|---|
| Udźwig | Do 750 kg |
| Przyssawki | Pojedyncza przyssawka |
| Ruch ładunku | Ręczny system przechylania 0–90° |
| Zasilanie | Akumulator |
| System próżniowy | Obwód próżniowy z zasobnikiem próżniowym i zaworem zwrotnym |
| Masa | W zależności od modelu |
| Sterowanie | Ręczny zawór na ramie chwytaka Zwolnienie ładunku przez podwójne zabezpieczenie |
| Funkcje standardowe | Podwójny zawór przesuwny ON/OFF z zabezpieczeniem Sygnalizacja dźwiękowa i wizualna niskiego poziomu próżni Manometr z kolorową skalą, filtr próżniowy, zawory zwrotne |
Model CL-W
Chwytak próżniowy do paneli elewacyjnych, przeznaczony do przenoszenia i montażu paneli ściennych, budowy komór chłodniczych oraz obsługi tafli szklanych
Dzięki podwójnemu obwodowi próżniowemu, zgodnemu z normą europejską EN13155, oraz zaawansowanym systemom bezpieczeństwa, chwytak Righetti CL-W doskonale sprawdza się na placach budowy.
Mechanizm przechylania umożliwia bezpieczne przemieszczanie paneli z pozycji poziomej do pionowej, co jest niezbędne podczas ich instalacji. Przyssawka przystosowana jest do paneli gładkich i mikroprofilowanych, wykorzystywanych przy budowie hal, magazynów, chłodni oraz innych rodzajów okładzin. Zdejmowane zawiesie pozwala ograniczyć całkowitą wysokość urządzenia pod hakiem, co ułatwia pracę w ograniczonej przestrzeni. Jednostka próżniowa zasilana jest autonomicznie, dzięki wbudowanym akumulatorowym bateriom, które można łatwo ładować i wymieniać. Wbudowane systemy bezpieczeństwa nieustannie monitorują prawidłowe działanie urządzenia, a manometry z kolorową skalą, umieszczone w każdym obwodzie próżniowym, umożliwiają stałą kontrolę poziomu próżni. Dodatkowo urządzenie wyposażone jest w zaawansowany system filtracji kurzu i skroplin, który można szybko i łatwo wyczyścić. Pilot radiowy do zdalnego sterowania zazwyczaj znajduje się w standardowym wyposażeniu, jednak na życzenie dostępna jest także wersja z manualnym sterowaniem.
Specyfikacja:
-
System przechylania 0–90°
-
Podwójny obwód próżniowy zgodny z normą EN13155
-
Zdalne sterowanie radiowe - opcja dodatkowa
-
Wózek transportowy
-
Systemy bezpieczeństwa
-
Zdejmowane zawiesie
Akcesoria w zestawie:
Walizka na akcesoria
Praktyczna walizka do bezpiecznego przenoszenia zestawu zapasowych akumulatorów i ładowarki.
Zdejmowane zawiesie
Model CL-W umożliwia demontaż zawiesia, co znacząco zmniejsza wysokość pod hakiem.
Zestaw zapasowych akumulatorów
Dodatkowy zestaw akumulatorów o dużej pojemności, umożliwiający wymianę rozładowanych baterii bez przerywania pracy.
Zewnętrzna ładowarka
Zewnętrzna ładowarka, dzięki której zestaw zapasowych akumulatorów może być zawsze gotowy do użycia.
Opcjonalnie do wyboru:
-
Zdalne sterowanie
-
Dodatkowy alarm
-
Wózek transportowy
| Zastosowanie | Montaż izolowanych paneli ściennych w układzie poziomym i pionowym Panele gładkie i mikroprofilowane |
|---|---|
| Udźwig | Maks. 375 kg |
| Przyssawki | 1 przyssawka próżniowa (1000×500 mm) Podzielona na 4 strefy dla podwójnego obwodu próżniowego |
| Przemieszczanie ładunku | System przechylania 0–90° Obrót ramy w zakresie 90° umożliwiający montaż pionowy |
| System operacyjny | Pompa próżniowa DC zasilana z wbudowanych akumulatorów Akumulatory o dużej pojemności z wskaźnikiem naładowania W zestawie ładowarka i ekonomizer ograniczający pobór energii Możliwość szybkiej wymiany akumulatora |
| System próżniowy | 2 niezależne obwody próżniowe, każdy z zasobnikiem próżniowym i zaworem zwrotnym |
| Masa chwytaka | 61 kg |
| Sterowanie | Ręczny zawór ON/OFF do zasysania i zwalniania ładunku Zwolnienie ładunku przez podwójne zabezpieczenie Zdalne sterowanie radiowe (opcjonalnie) |
| Funkcje standardowe | Sygnalizacja dźwiękowa i wizualna niskiego poziomu próżni Wskaźnik próżni dla każdego obwodu, filtr próżniowy Ładowarka 240 V Zdejmowane zawiesie w celu zmniejszenia wysokości pod hakiem |
Dostępne modele:
| Model | Udźwig (kg) | Liczba przyssawek | Obsługa zasysania i zwalniania |
|---|---|---|---|
| CLW-M | 375 | 1 | Manualna |
| CL-W | 375 | 1 | Zdalne sterowanie radiowe |
Rysunki techniczne do pionowego montażu paneli
.jpeg) |
.jpeg) |
|
Z zawiesiem |
Bez zawiesia |
Rysunki techniczne do poziomego montażu paneli
 |
 |
|
Z zawiesiem |
Bez zawiesia |
Seria CL 1-4
Chwytak próżniowy CL1-4 do obsługi i montażu paneli izolowanych
Dzięki modułowej konstrukcji może być dostosowany zarówno do montażu paneli ściennych, jak i dachowych.
Urządzenie jest wyposażone w cztery przyssawki o maksymalnej nośności 250 kg. System przechylania umożliwia bezpieczne pionowe przemieszczanie paneli z pozycji poziomej. Modułowa i elastyczna konstrukcja pozwala na obsługę różnych typów paneli – płaskich, mikroprofilowanych i trapezowych, wykonanych z wełny mineralnej lub poliuretanu. Dodatkowo CL1-4 może być dostosowany do obsługi specjalnych paneli, takich jak panele dachówkowe lub inne niestandardowe profile. Aby zoptymalizować przechowywanie i transport, chwytak wyposażono w praktyczny stojak transportowy dla wózków widłowych, wyposażony w osłonę ochronną. Konstrukcja chwytaka może być zdemontowana i umieszczona wewnątrz stojaka, co zmniejsza jego wymiary do zaledwie 100x80x145 cm, minimalizując zajmowaną przestrzeń podczas transportu.
Specyfikacja:
- System przechylania 0–90°
- Podwójny obwód próżniowy zgodny z normą EN13155
- Zdalne sterowanie radiowe (opcjonalnie)
- Modułowa konstrukcja ramy
- Systemy bezpieczeństwa
- Stojak parkingowy do wózka widłowego
Akcesoria w zestawie:
Stojak parkingowy do wózka widłowego
Stojak o wymiarach odpowiednich do transportu za pomocą wózka widłowego. W zestawie osłona ochronna.
Specjalne przyssawki do paneli
Specjalnie zaprojektowane uszczelki zapewniające pewny chwyt na różnych typach paneli (gładkie, trapezowe, mikroprofilowane).
Podpora dla złożonego chwytaka
Stalowa podstawa do przechowywania złożonego chwytaka bez ryzyka uszkodzenia przyssawek.
Uchwyt wspomagający przechył
Metalowy uchwyt ułatwiający pionowe pozycjonowanie paneli.
Zestaw zapasowych akumulatorów
Dodatkowy zestaw akumulatorów o dużej pojemności, umożliwiający wymianę rozładowanych baterii bez przerywania pracy.
Zewnętrzna ładowarka
Zewnętrzna ładowarka, dzięki której zapasowe akumulatory mogą być zawsze gotowe do użycia.
Opcjonalne akcesoria:
- Zdalne sterowanie
- Ramiona przedłużające
- Specjalne przyssawki
- Dodatkowy alarm
| Zastosowanie | Montaż izolowanych paneli dachowych i ściennych w układzie poziomym i pionowym Panele gładkie, mikroprofilowane i trapezowe |
|---|---|
| Udźwig | Maks. 400 kg |
| Przyssawki | 6 przyssawek próżniowych (800×120 mm) Specjalne uszczelki do szybkiej wymiany |
| Przemieszczanie ładunku | System przechylania 0–90° Obrót ramy w zakresie 90° umożliwiający montaż pionowy |
| System operacyjny | Pompa próżniowa DC zasilana z wbudowanych akumulatorów Akumulatory o dużej pojemności z wskaźnikiem naładowania W zestawie ładowarka Szybka wymiana akumulatora |
| System próżniowy | 2 niezależne obwody próżniowe, każdy z zasobnikiem próżniowym i zaworem zwrotnym |
| Masa chwytaka | Zależy od konfiguracji |
| Sterowanie | Ręczny zawór ON/OFF do zasysania i zwalniania ładunku Zwolnienie ładunku przez podwójne zabezpieczenie Zdalne sterowanie radiowe (opcjonalnie) |
| Funkcje standardowe | Sygnalizacja dźwiękowa i wizualna niskiego poziomu próżni Wskaźnik próżni dla każdego obwodu, filtr próżniowy Ładowarka 240 V Blokowanie przechyłu pionowego i poziomego |
Dostępne modele:
| Udźwig (kg) | Liczba przyssawek | Obsługa zasysania i zwalniania | Rozszerzenie do 4 m | Rozszerzenie do 6,5 m |
|---|---|---|---|---|
| 400 | 6 | Manualna | CL1-6 | CL1-6 EXT |
| 400 | 6 | Zdalne sterowanie radiowe | CL1-6 RC | CL1-6 EXT RC |
Seria CL 1-6
CL1-6 - chwytak próżniowy do przenoszenia i montażu paneli izolowanych
Dzięki modułowej konstrukcji może być dostosowany zarówno do montażu paneli dachowych, jak i ściennych.
CL1-6 jest wyposażony w 6 przyssawek o maksymalnej nośności 400 kg. System przechylania umożliwia bezpieczne pionowe przemieszczanie paneli z pozycji poziomej. Konstrukcja pozwala na obsługę paneli płaskich, mikroprofilowanych oraz trapezowych, wykonanych z wełny mineralnej lub poliuretanu. CL1-6 może być również dostosowany do specjalnych paneli, takich jak panele dachówkowe i inne niestandardowe profile.
Specyfikacja techniczna:
- System przechylania 0–90°
- Podwójny obwód próżniowy zgodny z normą EN13155
- Zdalne sterowanie radiowe (opcjonalnie)
- Modułowa konstrukcja ramy
- Systemy bezpieczeństwa
- Stojak parkingowy do wózka widłowego
Akcesoria w zestawie:
Stojak parkingowy do wózka widłowego
Stojak o wymiarach odpowiednich do transportu za pomocą wózka widłowego. W zestawie osłona ochronna.
Specjalne przyssawki do paneli
Specjalnie zaprojektowane uszczelki zapewniające pewny chwyt na różnych typach paneli (gładkie, trapezowe, mikroprofilowane).
Podpora dla złożonego chwytaka
Stalowa podstawa do przechowywania złożonego chwytaka bez ryzyka uszkodzenia przyssawek.
Uchwyt wspomagający przechył
Metalowy uchwyt ułatwiający pionowe pozycjonowanie paneli.
Zestaw zapasowych akumulatorów
Dodatkowy zestaw akumulatorów o dużej pojemności, umożliwiający wymianę rozładowanych baterii bez przerywania pracy.
Zewnętrzna ładowarka
Zewnętrzna ładowarka, dzięki której zapasowe akumulatory mogą być zawsze gotowe do użycia.
Opcjonalne akcesoria:
- Zdalne sterowanie
- Ramiona przedłużające
- Specjalne przyssawki
- Dodatkowy alarm
| Zastosowanie | Montaż izolowanych paneli dachowych i ściennych w układzie poziomym i pionowym Panele gładkie, mikroprofilowane i trapezowe |
|---|---|
| Udźwig | Maks. 400 kg |
| Przyssawki | 6 przyssawek próżniowych (800×120 mm) Specjalne uszczelki do szybkiej wymiany |
| Przemieszczanie ładunku | System przechylania 0–90° Obrót ramy w zakresie 90° umożliwiający montaż pionowy |
| System operacyjny | Pompa próżniowa DC zasilana z wbudowanych akumulatorów Akumulatory o dużej pojemności z wskaźnikiem naładowania W zestawie ładowarka Szybka wymiana akumulatora |
| System próżniowy | 2 niezależne obwody próżniowe, każdy z zasobnikiem próżniowym i zaworem zwrotnym |
| Masa chwytaka | Zależy od konfiguracji |
| Sterowanie | Ręczny zawór ON/OFF do zasysania i zwalniania ładunku Zwolnienie ładunku przez podwójne zabezpieczenie Zdalne sterowanie radiowe (opcjonalnie) |
| Funkcje standardowe | Sygnalizacja dźwiękowa i wizualna niskiego poziomu próżni Wskaźnik próżni dla każdego obwodu, filtr próżniowy Ładowarka 240 V Blokowanie przechyłu pionowego i poziomego |
Dostępne modele:
| Udźwig (kg) | Liczba przyssawek | Obsługa zasysania i zwalniania | Rozszerzenie do 4 m | Rozszerzenie do 6,5 m |
|---|---|---|---|---|
| 400 | 6 | Manualna | CL1-6 | CL1-6 EXT |
| 400 | 6 | Zdalne sterowanie radiowe | CL1-6 RC | CL1-6 EXT RC |

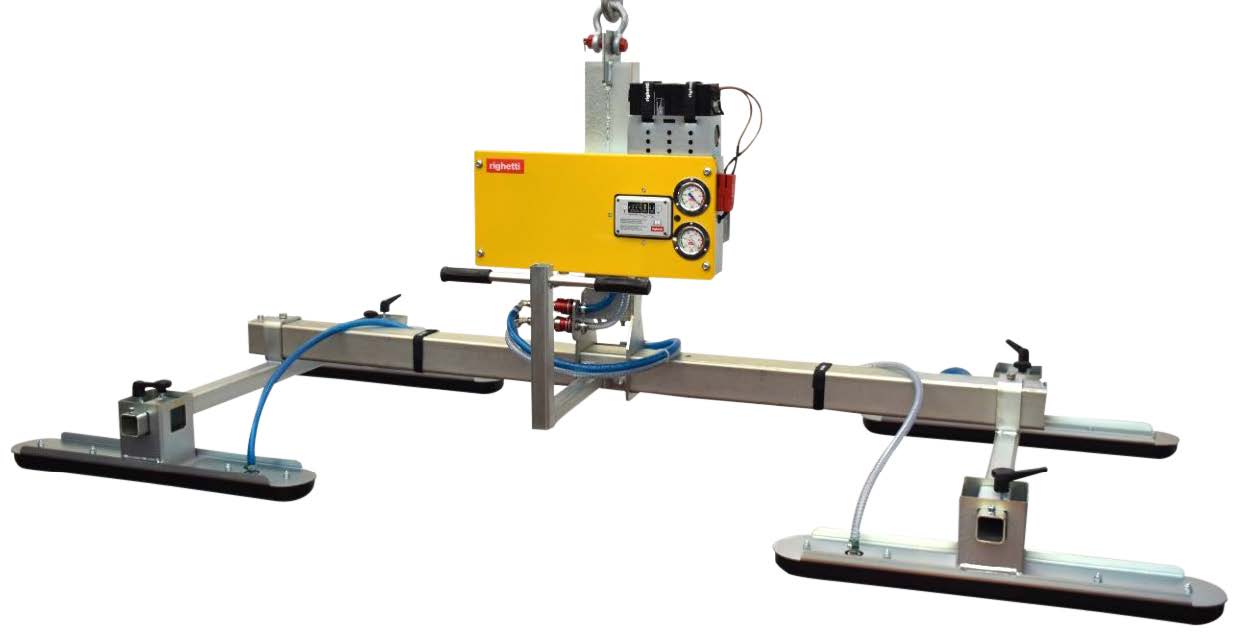

Seria CLF4
Chwytak próżniowy CLF4 do montażu dachowych paneli warstwowych
Wyposażony jest w cztery przyssawki o wymiarach 800 × 120 mm, co zapewnia maksymalny udźwig na poziomie 350 kg.
CLF4 umożliwia przenoszenie różnych typów paneli warstwowych, w tym gładkich, mikroprofilowanych i falistych, z rdzeniem z wełny mineralnej lub poliuretanu. Dodatkowo może być dostosowany do obsługi specjalnych paneli, takich jak panele o profilu dachówkowym.
Rama chwytaka ma stałą konstrukcję poziomą, a belka centralna może mieć długość 2000 mm, 3000 mm lub 4000 mm. CLF4 wyposażono w podwójny obwód próżniowy zgodny z normą EN13155, co zapewnia bezpieczną pracę na placu budowy.
Specyfikacja:
- Podwójny obwód próżniowy zgodny z normą EN13155
- Zdalne sterowanie radiowe (opcjonalnie)
- Akumulatory z możliwością szybkiej wymiany
- Systemy bezpieczeństwa
| Zastosowanie | Montaż dachowych paneli warstwowych |
|---|---|
| Udźwig | Maks. 350 kg |
| Przyssawki | 4 przyssawki (800 × 120 mm) ze specjalnymi uszczelkami umożliwiającymi szybką wymianę |
| Ruch ładunku | Poziome przemieszczanie panelu |
| Zasilanie | Pompa próżniowa DC zasilana wbudowanymi akumulatorami Akumulatory o dużej pojemności ze wskaźnikiem naładowania W zestawie ładowarka |
| System próżniowy | 2 niezależne obwody próżniowe, każdy z zasobnikiem próżniowym i zaworem zwrotnym |
| Masa urządzenia | W zależności od konfiguracji |
| Sterowanie | Ręczny zawór ON/OFF do zasysania i zwalniania ładunku Zwolnienie ładunku poprzez podwójne zabezpieczenie Zdalne sterowanie radiowe (opcjonalnie) |
| Funkcje techniczne | Sygnalizacja dźwiękowa i wizualna niskiego poziomu próżni Manometr dla każdego obwodu próżniowego Podwójny zbiornik próżniowy Ładowarka 240 V |
Dostępne modele:
| Model | Udźwig (kg) | Liczba przyssawek | Belka centralna (mm) | Maksymalna długość panelu (*) |
|---|---|---|---|---|
| CLF4-2000 | 350 | 4 | 2000 | Do 6/7 m |
| CLF4-3000 | 350 | 4 | 3000 | Do 9 m |
| CLF4-4000 | 350 | 4 | 4000 | Do 12 m |
*Maksymalna długość panelu jest orientacyjna i zależy od jego struktury i profilu.
