Model P8A

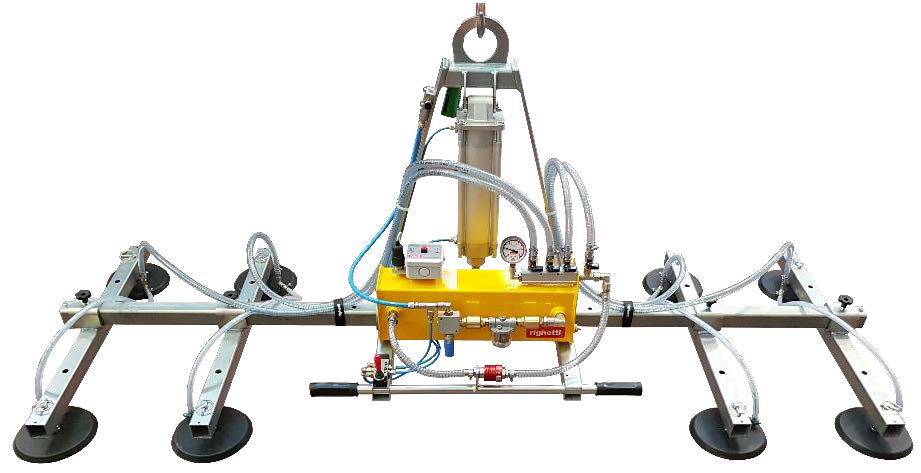

Model P8A – chwytak próżniowy do wielkoformatowych płyt porcelanowych
Model P8A to chwytak próżniowy zaprojektowany specjalnie do przenoszenia wielkoformatowych płyt porcelanowych, wyposażony w osiem przyssawek o średnicy 200 mm. Urządzenie zasilane jest sprężonym powietrzem i posiada napędzany system przechyłu 0–90° z siłownikiem pneumatycznym, co ułatwia bezpieczne i wygodne przechodzenie z pozycji pionowej do poziomej i odwrotnie.
Standardowa rama centralna ma długość 2200 mm, a ramiona poprzeczne dostępne są w wersjach 750 mm lub 1270 mm. Konstrukcja ramy umożliwia obsługę płyt porcelanowych o grubości od 6 mm i długości do 3600 mm. Na życzenie dostępne są indywidualne konfiguracje przyssawek oraz warianty o innych udźwigach.
Specyfikacja:
- Podnoszenie w pionie i w poziomie
- Napędzany system przechyłu 0–90°
- 8 okrągłych przyssawek o średnicy 200 mm
- Maksymalny udźwig 300 kg
- Zasilanie sprężonym powietrzem
- Systemy bezpieczeństwa
| Zastosowanie | Płyty porcelanowe |
|---|---|
| Udźwig | 300 kg |
| Przyssawki | 8 okrągłych przyssawek o średnicy 200 mm, specjalne do porcelany |
| Przemieszczanie ładunku | Napędzany przechył 0–90° |
| System operacyjny | Sprężone powietrze |
| System próżniowy | Obwód próżniowy z zasobnikiem próżniowym i zaworem zwrotnym |
| Masa chwytaka | 110 kg |
| Sterowanie |
Ręczny zawór na ramie chwytaka Zwolnienie ładunku przez podwójne zabezpieczenie System przechyłu sterowany joystickiem |
| Funkcje standardowe |
Rama centralna o długości 2200 mm 4 ramiona poprzeczne o długości 750 mm lub 1270 mm Podwójny zawór przesuwny ON/OFF z zabezpieczeniem Sygnalizacja dźwiękowa i wizualna niskiego podciśnienia Manometr z kolorową skalą, filtr próżniowy, zawory zwrotne |
| Opcjonalnie | Przyssawki o średnicy 250 mm z uszczelkami do materiałów o szorstkiej powierzchni |
Model P12A

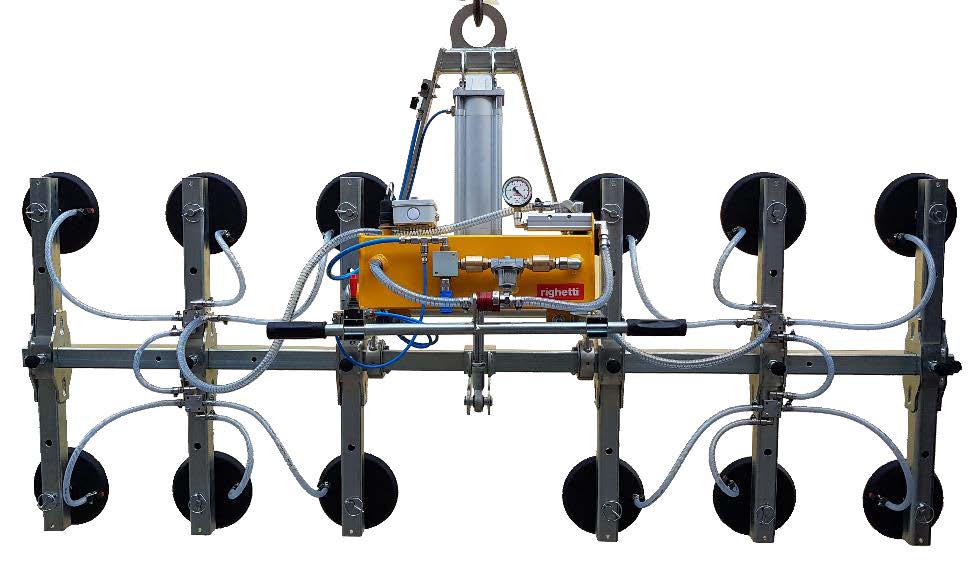

Model P12A – chwytak próżniowy do wielkoformatowych płyt porcelanowych
Model P12A to chwytak próżniowy zaprojektowany specjalnie do przenoszenia wielkoformatowych płyt porcelanowych, wyposażony w dwanaście przyssawek o średnicy 200 mm. Płyty porcelanowe często przekraczają 3 metry długości i mają grubość od 3 mm, co wymaga szczególnej uwagi. Model P12A350 posiada 12 przyssawek rozmieszczonych na całej długości konstrukcji, aby zapewnić stabilność i prawidłowe podparcie płyty podczas przenoszenia i obracania.
Seria P12A jest zasilana sprężonym powietrzem i wyposażona w napędzany system przechyłu 0–90° z siłownikiem pneumatycznym, co ułatwia bezpieczne przechodzenie z pozycji pionowej do poziomej i odwrotnie. Rama centralna ma długość 2500 mm, a ramiona poprzeczne dostępne są w wersjach 750 mm lub 1270 mm. Na życzenie dostępne są indywidualne konfiguracje przyssawek oraz warianty o innych udźwigach.
Specyfikacja:
- Podnoszenie w pionie i w poziomie
- Napędzany system przechyłu 0–90°
- 12 okrągłych przyssawek o średnicy 200 mm
- Maksymalny udźwig 350 kg
- Zasilanie sprężonym powietrzem
- Systemy bezpieczeństwa
| Zastosowanie | Płyty porcelanowe |
|---|---|
| Udźwig | 350 kg |
| Przyssawki | 12 okrągłych przyssawek o średnicy 200 mm, specjalne do porcelany |
| Przemieszczanie ładunku | Napędzany przechył 0–90° |
| System operacyjny | Sprężone powietrze |
| System próżniowy | Obwód próżniowy z zasobnikiem próżniowym i zaworem zwrotnym |
| Masa chwytaka | 114 kg |
| Sterowanie |
Ręczny zawór na ramie chwytaka Zwolnienie ładunku przez podwójne zabezpieczenie System przechyłu sterowany joystickiem |
| Funkcje standardowe |
Rama centralna o długości 2500 mm 4 ramiona poprzeczne o długości 750 mm lub 1270 mm Podwójny zawór przesuwny ON/OFF z zabezpieczeniem Sygnalizacja dźwiękowa i wizualna niskiego podciśnienia Manometr z kolorową skalą, filtr próżniowy, zawory zwrotne |
| Opcjonalnie | Przyssawki o średnicy 250 mm z uszczelkami do materiałów o szorstkiej powierzchni |
