Przyssawki do metalu
Wśród przyssawek FIPA posiadamy również modele dedykowane do przenoszenia elementów metalowych, mogąto być zarówno częsci karoserii samochodowych jak i elementy AGD. Przyssawki są przystosowane również do pracy z zaolejonymi powierzchniami czy też do pracy na zakrzywionych powierzchniach.
Przyssawki płaskie "bell shaped" do mocno zagiętych blach serii SM-G
SM-G - Seria elastycznych przyssawek z materiału NBR o twardości 60° Shore A z mieszkiem o przekroju "bell shaped". W celu polepszenia przylegania do silnie wygiętych powierzchni mocowania w przyssawce są wulkanizowane. Powierzchnia przyssawki przylegająca do przenoszonego detalu w dużej części pokryta jest wypustkami antypoślizgowymi przez co zwiększa się stabilność trzymania blachy oraz nie występuje jej deformacja
Przyssawki są wolne od silikonów i innych substancji powodujących uszkodzenie powłok malarskich (PWIS -paint-wetting-impairment substances ), zgodnie z VFMA 24364, kategoria testu A1.
|
Średnica [mm] |
Ugięcie |
Aluminiowe mocowanie wulkanizowane |
Objętość [cm³] | Siła trzymania [N] | |||
| G1/4 męski | G1/4 żeński | G3/8 żeński | Adapter prostokątny | ||||
| 22 | 4 | 103.022.143.1 | 103.022.142.1 | 103.022.148.1 | 103.022.151.1 | 1,13 | 19 |
| 30 | 5,2 | 103.030.144.1 | 103.030.141.1 | 103.030.149.1 | 103.030.152.1 | 2,64 | 33 |
| 45 | 7,8 | 103.045.145.1 | 103.045.137.1 | 103.045.150.1 | 103.045.153.1 | 9,38 | 72 |
| 60 | 10,6 | 103.060.146.1 | 103.060.138.1 | 103.060.136.1 | 103.060.154.1 | 21,77 | 133 |
| 80 | 12,8 | 103.080.147.1 | 103.080.139.1 | 103.080.090.1 | 103.080.155.1 | 47,86 | 218 |
| Siła trzymania podana w tabeli jest traktowana jako teretyczny wyznacznik dla suchej, gładkiej i równej powierzchni przy 60% próżni | |||||||

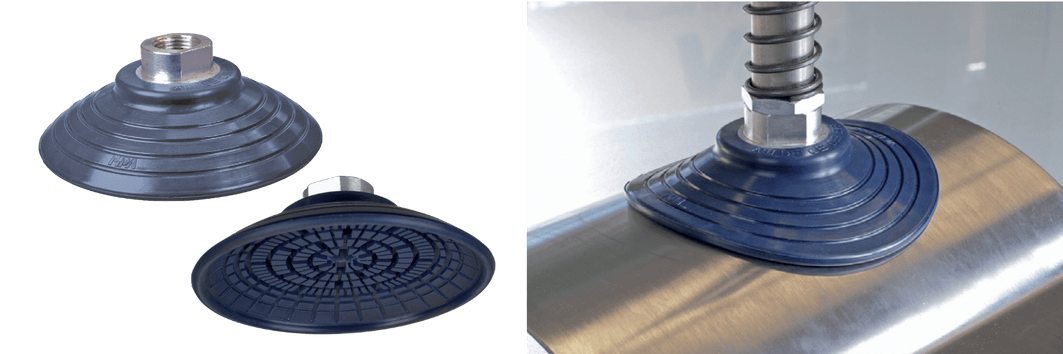

Przyssawki płaskie do blach zaolejonych i suchych serii SM-F
SM-F płaskie przyssawki dla przenoszenia zaolejonych lub suchych elementów metalowych, dużej wytrzymałości, z materiału NBR o twardości 60° Shore A. W celu polepszenia przylegania do silnie wygiętych powierzchni mocowania są wulkanizowane. Powierzchnia przyssawki przylegająca do przenoszonego detalu w dużej części pokryta jest wypustkami antypoślizgowymi przez co zwiększa się stabilność trzymania oraz zapobiega to deformacji cienkich detali.
| Średnica [mm] | Ugięcie | Aluminiowe mocowanie wulkanizowane | |||||
| G1/4 męski | G1/4 żeński | G3/8 żeński | M10 męski | M14x1.5 męski | Adapter prostokątny | ||
| 30 | 3 | 103.030.030.1 | 103.030.031.1 | 103.030.032.1 | 103.030.033.1 | 103.030.034.1 | 103.030.035.1 |
| 40 | 4 | 103.040.036.1 | 103.040.037.1 | 103.040.038.1 | 103.040.039.1 | 103.040.040.1 | 103.040.041.1 |
| 50 | 5 | 103.050.042.1 | 103.050.043.1 | 103.050.044.1 | 103.050.045.1 | 103.050.046.1 | 103.050.047.1 |
| 60 | 6 | 103.060.048.1 | 103.060.049.1 | 103.060.050.1 | 103.060.051.1 | 103.060.052.1 | 103.060.053.1 |
| 80 | 7,6 | 103.080.054.1 | 103.080.055.1 | 103.080.056.1 | 103.080.057.1 | 103.080.058.1 | 103.080.059.1 |
| 100 | 9,5 | 103.100.060.1 | 103.100.061.1 | 103.100.062.1 | 103.100.063.1 | 103.100.064.1 | 103.100.065.1 |
| 125 | 12,5 | 103.125.066.1 | 103.125.067.1 | 103.125.068.1 | 103.100.063.1 | 103.125.070.1 | 103.125.071.1 |

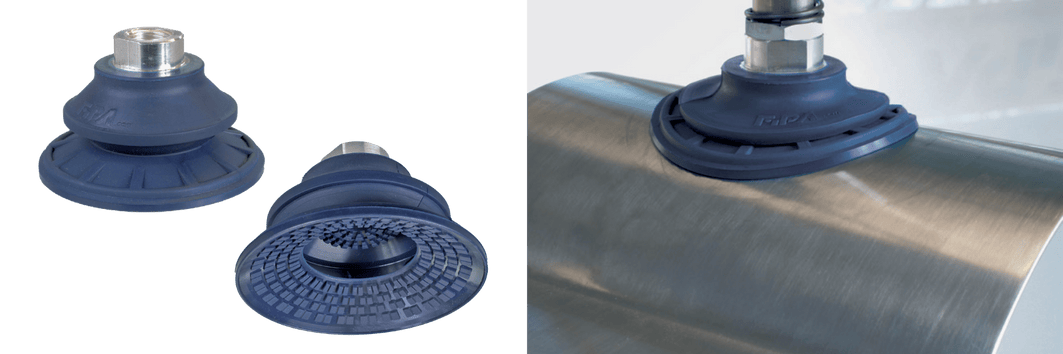

Przyssawki mieszkowe do blach zaolejonych i suchych serii SM-B
SM-B mieszkowe przyssawki dla dynamicznego przenoszenia zaolejonych elementów metalowych, dużej wytrzymałości, z materiału NBR o twardości 60° Shore A. W celu polepszenia przylegania do silnie wygiętych powierzchni mocowania są wulkanizowane. Powierzchnia przyssawki przylegająca do przenoszonego detalu w dużej części pokryta jest wypustkami antypoślizgowymi przez co zwiększa się stabilność trzymania oraz zapobiega to deformacji cienkich detali.
| Średnica [mm] | Ugięcie | Aluminiowe mocowanie wulkanizowane | |||||
| G1/4 męski | G1/4 żeński | G3/8 żeński | M10 męski | M14x1.5 męski | Adapter prostokątny | ||
| 22 | 5,8 | 22.022.222.1 | 22.022.223.1 | 22.022.224.1 | 22.022.225.1 | 22.022.226.1 | 22.022.227.1 |
| 30 | 8 | 22.030.171.1 | 22.030.172.1 | 22.030.173.1 | 22.030.174.1 | 22.030.175.1 | 22.030.176.1 |
| 40 | 11 | 22.040.177.1 | 22.040.178.1 | 22.040.179.1 | 22.040.180.1 | 22.040.817.1 | 22.040.182.1 |
| 50 | 12,5 | 22.050.183.1 | 22.050.184.1 | 22.050.185.1 | 22.050.186.1 | 22.050.187.1 | 22.050.188.1 |
| 60 | 16,5 | 22.060.189.1 | 22.060.190.1 | 22.060.191.1 | 22.060.192.1 | 22.060.193.1 | 22.060.194.1 |
| 80 | 22 | 22.080.195.1 | 22.080.196.1 | 22.080.197.1 | 22.080.198.1 | 22.080.199.1 | 22.080.200.1 |
| 100 | 25 | 22.100.201.1 | 22.100.202.1 | 22.100.203.1 | 22.100.204.1 | 22.100.205.1 | 22.100.206.1 |
| 125 | 32 | 22.125.207.1 | 22.125.208.1 | 22.125.209.1 | 22.125.210.1 | 22.125.211.1 | 22.125.212.1 |
Przyssawki owalne płaskie "bell shaped" do mocno zagiętych blach serii SM-OG
SM-OG Seria elastycznych przyssawek z materiału NBR o twardości 60° Shore A o przekroju "bell shaped". W celu polepszenia przylegania do silnie wygiętych powierzchni mocowania w przyssawce są wulkanizowane. Powierzchnia przyssawki przylegająca do przenoszonego detalu w dużej części pokryta jest wypustkami antypoślizgowymi przez co zwiększa się stabilność trzymania blachy oraz nie występuje jej deformacja
Przyssawki są wolne od silikonów i innych substancji powodujących uszkodzenie powłok malarskich (PWIS -paint-wetting-impairment substances ), zgodnie z VFMA 24364, kategoria testu A1.
| Rozmiar [mm] | Ugięcie | Aluminiowe mocowanie wulkanizowane | Objętość [cm³] | Siła trzymania [N] | |||
| G1/4 męski | G1/4 żeński | G3/8 żeński | Adapter prostokątny | ||||
| 60x20 | 5 | 130.60x20.197.1 | 130.60x20.192.1 | 130.60x20.200.1 | 130.60x20.203.1 | 4,97 | 60 |
| 80x30 | 6 | 130.80x30.198.1 | 130.80x30.194.1 | 130.80x30.201.1 | 130.80x30.204.1 | 10,22 | 118 |
| 95x40 | 6 | 130.95x40.199.1 | 130.95x40.196.1 | 130.95x40.202.1 | 130.95x40.205.1 | 15,81 | 172 |
| Siła trzymania podana w tabeli jest traktowana jako teretyczny wyznacznik dla suchej, gładkiej i równej powierzchni przy 60% próżni | |||||||
Przyssawki owalne płaskie do blach zaolejonych i suchych serii SM-OF
SM-OF płaskie przyssawki owalne dla przenoszenia zaolejonych lub suchych elementów metalowych, dużej wytrzymałości, z materiału NBR o twardości 60° Shore A. W celu polepszenia przylegania do silnie wygiętych powierzchni mocowania są wulkanizowane. Powierzchnia przyssawki przylegająca do przenoszonego detalu w dużej części pokryta jest wypustkami antypoślizgowymi przez co zwiększa się stabilność trzymania oraz zapobiega to deformacji cienkich detali.
Wyróżniają się bardzo długim czasem życia.
| Rozmiar [mm] | Ugięcie | Aluminiowe mocowanie wulkanizowane | |||||
| G1/4 męski | G1/4 żeński | G3/8 żeński | M10 męski | M14x1.5 męski | Adapter prostokątny | ||
| 55x16 | 3 | 130.55x16.140.1 | 130.55x16.141.1 | 130.55x16.142.1 | 130.55x16.143.1 | 130.55x16.144.1 | 130.55x16.145.1 |
| 65x20 | 3 | 130.65x20.146.1 | 130.65x20.147.1 | 130.65x20.148.1 | 130.65x20.149.1 | 130.65x20.150.1 | 130.65x20.151.1 |
| 95x30 | 3 | 130.95x30.152.1 | 130.95x30.153.1 | 130.95x30.154.1 | 130.95x30.155.1 | 130.95x30.156.1 | 130.95x30.157.1 |
| 85x40 | 4 | 130.85x40.158.1 | 130.85x40.159.1 | 130.85x40.160.1 | 130.85x40.161.1 | 130.85x40.162.1 | 130.85x40.163.1 |
| 105x50 | 5 | 130.105x50.164.1 | 130.105x50.165.1 | 130.105x50.166.1 | 130.105x50.167.1 | 130.105x50.168.1 | 130.105x50.169.1 |
| 125x60 | 6 | 130.125x60.170.1 | 130.125x60.171.1 | 130.125x60.172.1 | 130.125x60.173.1 | 130.125x60.174.1 | 130.125x60.175.1 |
| 145x70 | 7 | 130.145x70.176.1 | 130.145x70.177.1 | 130.145x70.178.1 | 130.145x70.179.1 | 130.145x70.180.1 | 130.145x70.181.1 |
Przyssawki owalne mieszkowe do blach zaolejonych i suchych serii SM-OB
SM-OB mieszkowe owalne przyssawki dla dynamicznego przenoszenia zaolejonych elementów metalowych, dużej wytrzymałości, z materiału NBR o twardości 60° Shore A. W celu polepszenia przylegania do silnie wygiętych powierzchni mocowania są wulkanizowane. Powierzchnia przyssawki przylegająca do przenoszonego detalu w dużej części pokryta jest wypustkami antypoślizgowymi przez co zwiększa się stabilność trzymania oraz zapobiega to deformacji cienkich detali.
Wyróżniają się bardzo długim czasem życia.
| Rozmiar [mm] | Ugięcie | Aluminiowe mocowanie wulkanizowane | |||||
| G1/4 męski | G1/4 żeński | G3/8 żeński | M10 męski | M14x1.5 męski | Adapter prostokątny | ||
| 65x30 | 7 | 138.65x30.023.1 | 138.65x30.024.1 | 138.65x30.025.1 | 138.65x30.026.1 | 138.65x30.027.1 | 138.65x30.028.1 |
| 85x40 | 9 | 138.85x40.029.1 | 138.85x40.030.1 | 138.85x40.031.1 | 138.85x40.032.1 | 138.85x40.033.1 | 138.85x40.034.1 |
| 115x55 | 13 | 138.115x55.035.1 | 138.115x55.036.1 | 138.115x55.037.1 | 138.115x55.038.1 | 138.115x55.039.1 | 138.115x55.040.1 |
| 145x70 | 16,5 | 138.145x70.041.1 | 138.145x70.042.1 | 138.145x70.043.1 | 138.145x70.044.1 | 138.145x70.045.1 | 138.145x70.046.1 |
Przegląd materiałów przyssawek FIPA
|
Oznaczenie
|
Kod
|
Twardosć Shore
A
|
Oznacznik handlowy
|
Nazwa handlowa
|
Temperatura pracy krótkotrwałej [C]
|
Odporność na ścieranie
|
Elastyczność
|
Odporność na oleje
|
Odporność na paliwa
|
Odporność na ozon i warunki pogodowe
|
Odporność na kwasy
|
Odporność na płynięcie materiału
|
|
BR-AS
|
10-AS
|
60
|
Butadienne rubber
|
|
-50/+100
|
++
|
+
|
o
|
o
|
o
|
+
|
++
|
|
CR
|
9
|
50-60
|
Chloroprene
|
Neoprene
|
-40/+110
|
+
|
+
|
++
|
o
|
++
|
+
|
+
|
|
EPDM
|
15
|
50
|
|
Vistalon
|
-40/+130
|
+
|
++
|
o
|
o
|
++++
|
+++
|
+++
|
|
FKM
|
7
|
65
|
Fluor rubber (FPM)
|
Viton
|
-10/+230
|
o
|
o
|
++++
|
++++
|
++++
|
+++
|
+++
|
|
Foam rubber
|
12
|
|
|
|
|
|
++++
|
|
|
|
|
|
|
HNBR
|
14
|
55
|
Hydrogenated acrylonitrile-butadiene rubber
|
Therban
|
-30/+160
|
++
|
+
|
++++
|
++
|
+++
|
+
|
+
|
|
NBR
|
1
|
50-60
|
Nitrile rubber
|
Perbunan
|
-30/+90
|
+
|
+
|
+++
|
+
|
o
|
o
|
o
|
|
NBR-AS
|
1-AS
|
50-70
|
Nitrile rubber anti-static
|
|
-30/+90
|
+
|
+
|
+++
|
++
|
o
|
o
|
+
|
|
NR
|
4
|
35-45
|
Natural rubber
|
SMR
|
-40/+80
|
++
|
++++
|
o
|
o
|
o
|
+
|
++
|
|
NR
|
3
|
50-65
|
Natural rubber
|
SMR
|
-40/+80
|
++
|
+++
|
o
|
o
|
o
|
+
|
++
|
|
PU
|
5
|
50-65
|
Polyurethane (EU/AU)
|
Urepan
|
-20/+80
|
++
|
+
|
+++
|
++
|
+
|
o
|
o
|
|
SBR
|
13
|
50-60
|
Styrene-butadiene-rubber (SBR)
|
Buna
|
-30/+80
|
+++
|
++
|
o
|
o
|
+
|
+
|
+
|
|
SI
|
8
|
35-45
|
Silicone rubber
|
Elastosil
|
-40/+200
|
o
|
++++
|
o
|
o
|
+++
|
o
|
o
|
|
SI
|
2
|
50-65
|
Silicone rubber
|
Elastosil
|
-40/+200
|
o
|
+++
|
o
|
o
|
+++
|
o
|
o
|
|
SI-AS
|
2-AS
|
50-60
|
Silicone rubber anti-static
|
|
-40/+200
|
o
|
+++
|
o
|
o
|
+++
|
o
|
o
|
|
SI-FS
|
2-FS
|
40
|
Fluorosilicone
|
|
-50/+190
|
o
|
+++
|
+
|
+
|
+++
|
++
|
+++
|
|
Tepuflex®
|
17
|
50
|
Thermoplastic elastomer
|
|
0/+160
|
+++
|
++
|
o
|
o
|
+++
|
o
|
o
|
|
Thermalon®
|
19
|
60
|
|
|
0/+160
|
++
|
+
|
+++
|
++
|
o
|
+
|
+
|
|
TPU
|
18
|
60
|
Thermoplastic elastomer
|
Elastollan
|
0/+65
|
+++
|
o
|
+++
|
++
|
+++
|
o
|
+
|
|
Varioflex®
|
16
|
30/60
|
Polyurethane (2 shore hardness)
|
|
+10/+50
|
+++
|
++++
|
+++
|
+++
|
++
|
o
|
+++
|
|
Vinyl
|
V
|
50-55
|
PVC(soft)
|
|
0/+60
|
+++
|
++
|
+
|
+
|
++
|
++
|
++
|
|
Vulkollan®
|
11
|
75
|
|
Vulkollan
|
-40/+80
|
++++
|
+
|
+++
|
++
|
+++
|
+
|
+
|
